उत्पाद विवरण:
|
| टेक्सास: | लाइन पोर्ट पर 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T का समर्थन करें | आरएक्स: | होस्ट पोर्ट पर 10Gbase-R को सपोर्ट करें |
|---|---|---|---|
| पदचिह्न: | हॉट-प्लग करने योग्य एसएफपी पदचिह्न | इंटरफेस: | आरजे 45 |
| बिजली की आपूर्ति: | + 3.3 वी डीसी | केबल: | कैट 6ए केबल पर 10 गीगाबिट ईथरनेट |
विशेषताएँ
लाइन पोर्ट पर 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T का समर्थन करें
होस्ट पोर्ट पर 10Gbase-R को सपोर्ट करें
हॉट-प्लग करने योग्य एसएफपी पदचिह्न

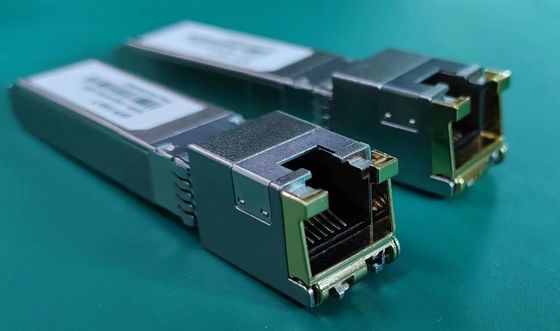

¨ कॉम्पैक्ट आरजे-45 कनेक्टर असेंबली
RoHS अनुरूप और सीसा रहित
सिंगल +3.3V बिजली की आपूर्ति
कैट 6ए केबल पर 10 गीगाबिट ईथरनेट
परिवेश ऑपरेटिंग तापमान: 0°C से +70°C या -40°C से +85°C

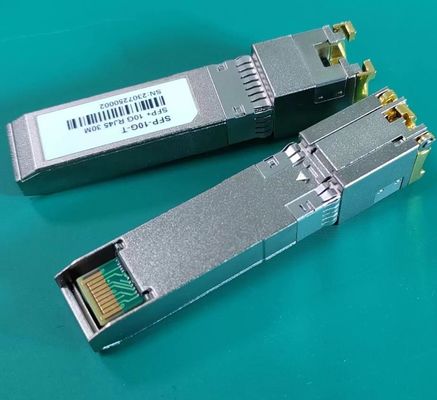

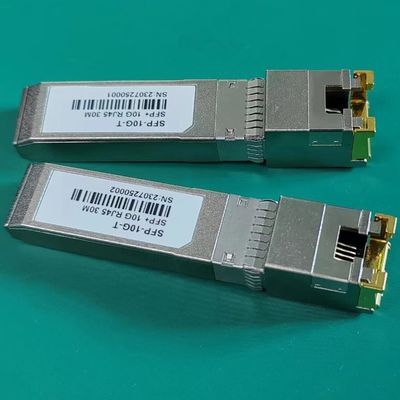

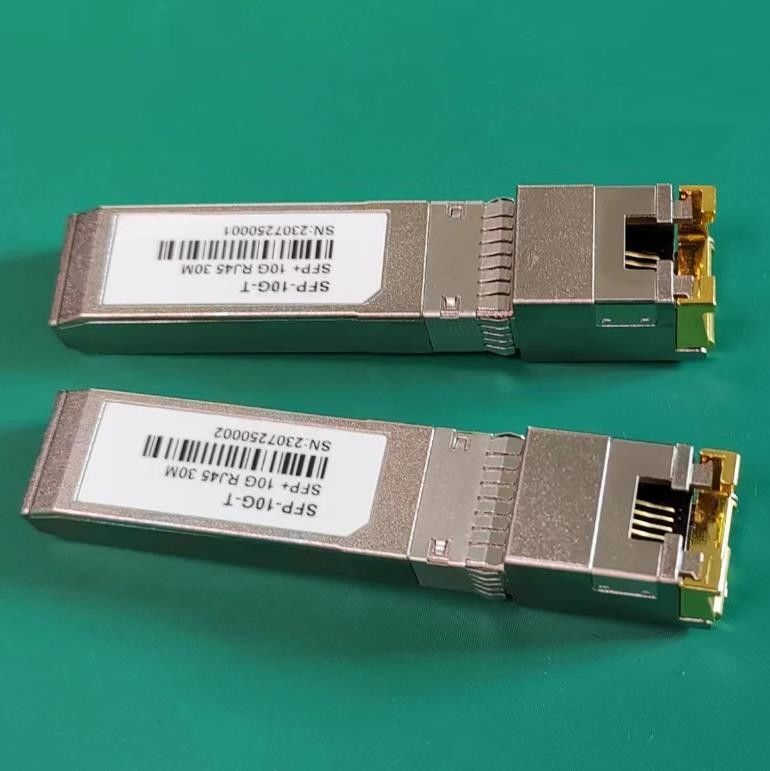

ओपी-एसएफपी-10जी-टी कॉपर स्मॉल फॉर्म प्लगेबल (एसएफपी) ट्रांससीवर्स एसएफपी मल्टी सोर्स एग्रीमेंट (एमएसए) पर आधारित हैं।वे IEEE Std 802.3 में निर्दिष्ट 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T मानकों के साथ संगत हैं।FR-SFP-10G-T लिंक संकेत के लिए SFP के RX_LOS (होस्ट पर खींचा जाना चाहिए) पिन का उपयोग करता है।यदि SFP के TX_DISABLE पिन को ऊपर खींचें या खोलें, तो PHY IC रीसेट हो जाएगा।
केबल लंबाई
| लाइन पोर्ट | केबल | पहुँचना | होस्ट पोर्ट |
| 10GBASE-टी | CAT6A | 30मी | 10GBase-R |
| 5जीबेस-टी | CAT5E | 50 मीटर | 10GBase-R |
| 2.5जीबेस-टी | CAT5E | 50 मीटर | 10GBase-R |
| 1000बेस-टी | CAT5E | 100 मीटर | 10GBase-R |
विवरण पिन करें
| नत्थी करना | प्रतीक | नाम/विवरण | संदर्भ। |
| 1 | वीईईटी | ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ सामान्य) | 1 |
| 2 | टीफॉल्ट | ट्रांसमीटर दोष.समर्थित नहीं। | |
| 3 | टीडीआईएस | ट्रांसमीटर अक्षम.लेज़र आउटपुट उच्च या खुले पर अक्षम है। | 2 |
| 4 | MOD_DEF(2) | मॉड्यूल परिभाषा 2. सीरियल आईडी के लिए डेटा लाइन। | 3 |
| 5 | MOD_DEF(1) | मॉड्यूल परिभाषा 1. सीरियल आईडी के लिए क्लॉक लाइन। | 3 |
| 6 | MOD_DEF(0) | मॉड्यूल परिभाषा 0. मॉड्यूल के भीतर ग्राउंडेड। | 3 |
| 7 | दर चयन करें | किसी कनेक्शन की आवश्यकता नहीं | |
| 8 | लॉस | उच्च इंगित करता है कि कोई लिंक नहीं है।निम्न इंगित करता है जुड़ा हुआ। | |
| 9 | वीर | रिसीवर ग्राउंड (ट्रांसमीटर ग्राउंड के साथ सामान्य) | 1 |
| 10 | वीर | रिसीवर ग्राउंड (ट्रांसमीटर ग्राउंड के साथ सामान्य) | 1 |
| 11 | वीर | रिसीवर ग्राउंड (ट्रांसमीटर ग्राउंड के साथ सामान्य) | 1 |
| 12 | आरडी- | रिसीवर ने डेटा को उल्टा कर दिया।एसी युग्मित | |
| 13 | आरडी+ | रिसीवर गैर-उलटा डेटा बाहर।एसी युग्मित | |
| 14 | वीर | रिसीवर ग्राउंड (ट्रांसमीटर ग्राउंड के साथ सामान्य) | 1 |
| 15 | वीसीसीआर | रिसीवर विद्युत आपूर्ति | |
| 16 | वीसीसीटी | ट्रांसमीटर विद्युत आपूर्ति | |
| 17 | वीईईटी | ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ सामान्य) | 1 |
| 18 | टीडी+ | ट्रांसमीटर नॉन-इनवर्टेड डेटा इन। एसी युग्मित। | |
| 19 | टीडी- | ट्रांसमीटर में उलटा डेटा। एसी युग्मित। | |
| 20 | वीईईटी | ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ सामान्य) | 1 |
टिप्पणियाँ:
1. सर्किट ग्राउंड चेसिस ग्राउंड से जुड़ा है
2. TDIS > 2.0V पर PHY अक्षम या खुला, TDIS <0.8V पर सक्षम
3. होस्ट बोर्ड पर 4.7k - 10k ओम के साथ 2.0 V और 3.6 V के बीच वोल्टेज तक खींचा जाना चाहिए। मॉड्यूल प्लग इन होने का संकेत देने के लिए MOD_DEF(0) लाइन को कम खींचता है।
