HDTV SDI/Ikegami OCP-100/जेनलॉक/इंटरको के साथ लाइव स्टूडियो प्रोडक्शन के लिए कैमरा अडैप्टर बेस स्टेशन फाइबर ऑप्टिक कैमरा

HDTV SDI/Ikegami OCP-100/जेनलॉक/इंटरकॉम के साथ लाइव स्टूडियो प्रोडक्शन के लिए फाइबर ऑप्टिक EFP (कैमरा अडैप्टर + बेस स्टेशन)

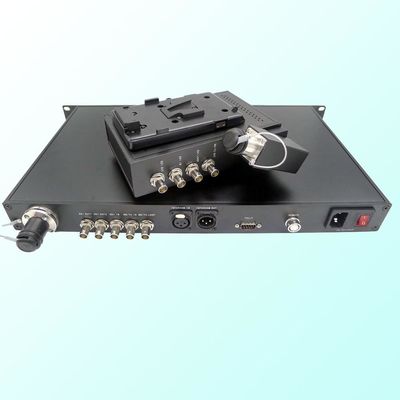

Ikegami कैमरे के लिए BY-EFP-Ikegami में एक कैमरा ऑप्टिक एडेप्टर और एक ऑप्टिक बेस स्टेशन शामिल है।प्रणाली
Ikegami कैमरा से बेस स्टेशन तक 1 ch 3G/HD-SDI सिग्नल ट्रांसपोर्ट करता है, 1 ch रिवर्स 3G/HD-SDI,
Genlock या TC/BB, रिमोट कंट्रोल (कनेक्ट Ikegami ऑपरेशन कंट्रोल पैनल: OCP-100,/OCP200/OCP-300/OCP-
399), इंटरकॉम (कैमरा एंड को प्रोफेशनल 4-पिन या 5-पिन XLR हेडसेट से जोड़ा जा सकता है, OB एंड को जोड़ा जा सकता है)
कनेक्टेड इंटरकॉम मेन स्टेशन), टैली (एक रंग या दो रंगों का चयन किया जा सकता है), रिमोट कैमरा पावर
आपूर्ति (15V डीसी 150 वाट तक)।सिस्टम मल्टी-कैमरा 3G/HD-SDI के लिए आवश्यक सभी सिग्नल डालता है
एसएम टैक्टिकल या एसएमपीटीई हाइब्रिड केबल पर उत्पादन, किसी भी पर मजबूत, परेशानी मुक्त कनेक्टिविटी सुनिश्चित करना
स्टूडियो या दूरस्थ उत्पादन।

विशेषताएँ:
ए) पैथोलॉजिकल पैटर्न को संभालता है;सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल समीकरण
B) ऑप्टिक फाइबर पर 1 चैनल 3G-SDI सिग्नल, SMPTE 424M, 344M, 292M, 259M, DVB-ASI को सपोर्ट करता है
सी) 1 चैनल रिवर्स 3जी एसडीआई
डी) व्यापक कार्य: बीबी/टीसी/टैली/रिमोट कंट्रोल/इंटरकॉम
ई) वी-माउंट या ए-माउंट बैटरी प्लेट वैकल्पिक
एफ) लेमो SMPTE 304/311 3K.93C द्वारा संचालित रिमोट;रिमोट कैमरा बिजली की आपूर्ति (150 वाट तक 14VDC), प्रविष्टि का पता लगाने की सुरक्षा के साथ

पैरामीटर्स:

दूरी: 10 किलोमीटर (SMF) या 300 मीटर (MMF)
फाइबर प्रकार: 62.5/125um एमएमएफ, 50/125um एमएमएफ, 9/125μm एसएमएफ
फाइबर कनेक्टर: लेमो हाइब्रिड कनेक्टर
एसडीआई कनेक्टर: बीएनसी
3जी एसडीआई प्रारूप:
1) सभी इनपुट और आउटपुट समान और फिर से क्लॉक किए गए हैं
2) सभी पैथोलॉजिकल पैटर्न पास करें
3)SMPTE424M/292/259 और DVB-ASI अनुपालन
4) एम्बेडेड ऑडियो और डेटा सिग्नल का समर्थन करता है
5) SD-SDI और HD-SDI और 3G-SDI को सपोर्ट करता है, 270Mbps और 1.485Gbps और 2.97Gbps SDI वीडियो को सपोर्ट करता है

Rx का आयाम: 19" 1U रैक माउंट (480 x 250 x 50 मिमी)
सकल डब्ल्यू: 10 किग्रा
आरएक्स की बिजली आपूर्ति: एसी 85-260 वी / 50 हर्ट्ज
कार्य तापमान: 0 ℃ ~ + 85 ℃;
सापेक्ष आर्द्रता: 0 ~ 95%

आवेदन पत्र:
टेलीविजन स्टूडियो, मोबाइल स्टूडियो
ईएफपी इलेक्ट्रॉनिक फील्ड प्रोडक्शन, प्रमुख खेल आयोजनों और बड़े समारोहों का सीधा प्रसारण होता है
ENG कैमरा (आउटडोर फोटो कैमकोर्डर) को EFP कैमरे में अपग्रेड किया गया।
ओबी वैन

कार्यों में शामिल हैं:

नोट: कुछ कार्यों को जोड़ें या हटाएं, कृपया नीचे दी गई ऑर्डरिंग जानकारी की जांच करें

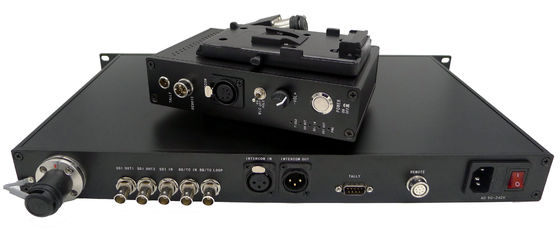

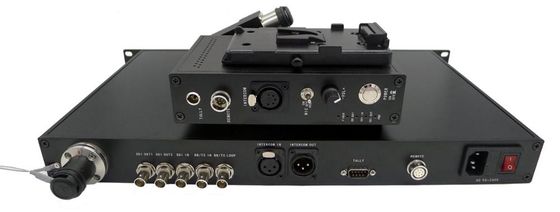

पैनल और इंटरफेस:(कृपया शीर्षक के साथ उसी तस्वीर को बड़ा करें)

आदेश की जानकारी:

समारोह चयन और पैरामीटर्स:

कंपनी प्रोफाइल:
