उत्पाद विवरण:
|
| ट्रांसीवर प्रकार: | एसएफपी कॉपर | बिजली की आपूर्ति: | + 3.3 वी डीसी |
|---|---|---|---|
| आधार - सामग्री दर: | 1.25जीबी/से | ऑपरेटिंग केस तापमान: | 0°C से +70°C या -40°C से +85°C |
| आवास का प्रकार: | धातु | डेटा कनेक्टर: | आरजे-45 |
विशेषताएँ
1.25Gb/s तक द्वि-दिशात्मक डेटा लिंक
हॉट-प्लग करने योग्य एसएफपी पदचिह्न
आरएक्स लॉस / लॉस फ़ंक्शन के बिना
कम ईएमआई के लिए पूरी तरह से मैटेलिक एनक्लोजर
कम बिजली अपव्यय (0.5 डब्ल्यू विशिष्ट)
कॉम्पैक्ट RJ-45 कनेक्टर असेंबली
2-तार सीरियल बस के माध्यम से भौतिक परत आईसी तक पहुंच
सर्डेस इंटरफेस के साथ मेजबान सिस्टम में 1000BASE-X ऑपरेशन
एसजीएमआईआई इंटरफेस के साथ मेजबान सिस्टम में 10/100/1000 एमबीपीएस अनुपालन
सर्डेस इंटरफ़ेस के साथ होस्ट सिस्टम में 100Base-FX ऑपरेशन
ऑपरेटिंग केस तापमान रेंज 0°C से +70°C या -40°C से +85°C तक
अनुप्रयोग
कैट 5 केबल पर 1.25 गीगाबिट ईथरनेट
विवरण

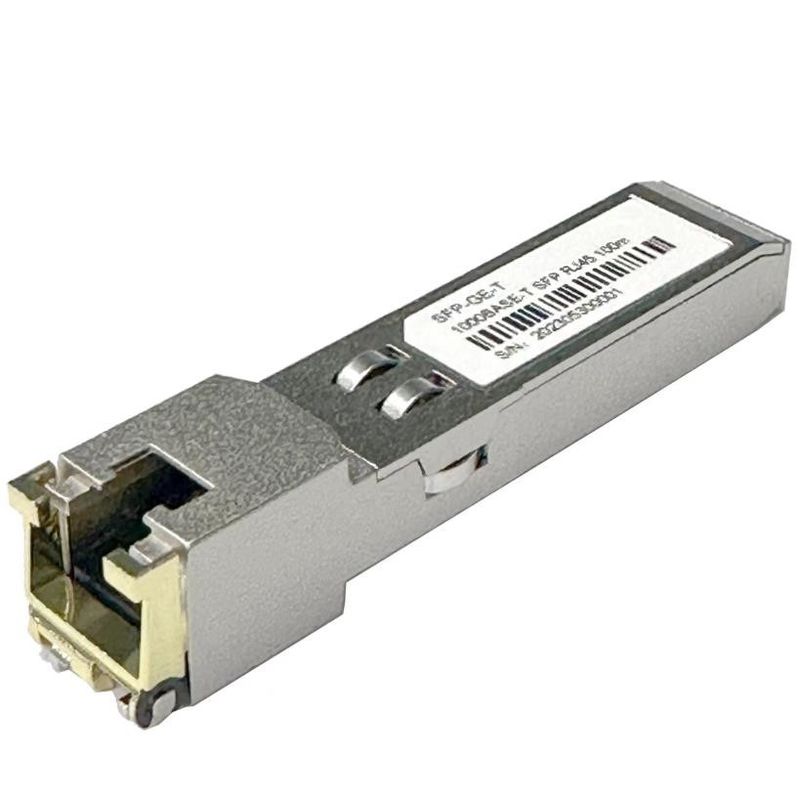

SFP-GE-T कॉपर स्मॉल फॉर्म प्लगेबल (SFP) ट्रांसीवर एक उच्च-प्रदर्शन, लागत प्रभावी मॉड्यूल है जो IEEE 802 में निर्दिष्ट Gigabit ईथरनेट और 1000BASE-T मानकों के अनुरूप है। 3-2002 और IEEE 802.3ab, जो 1000Mbps का समर्थन करता है डेटा-रेट 100 मीटर तक बिना शील्ड वाले ट्विस्टेड-पेयर कैटेगरी 5 केबल तक पहुंचता है।मॉड्यूल 5-लेवल पल्स एम्प्लिट्यूड मॉड्यूलेशन (PAM) सिग्नल के साथ 1000 एमबीपीएस फुल डुप्लेक्स डेटा लिंक को सपोर्ट करता है।केबल में सभी चार जोड़े प्रत्येक जोड़ी पर 250 एमबीपीएस की प्रतीक दर के साथ उपयोग किए जाते हैं।मॉड्यूल SFP MSA के अनुरूप मानक सीरियल आईडी जानकारी प्रदान करता है, जिसे 2वायर सीरियल CMOS EEPROM प्रोटोकॉल के माध्यम से A0h के पते से एक्सेस किया जा सकता है।
पिन विवरण
| नत्थी करना | संकेत का नाम | विवरण | प्लग सेक। | टिप्पणियाँ |
| 1 | वीEET | ट्रांसमीटर ग्राउंड | 1 | |
| 2 | TX दोष | ट्रांसमीटर दोष संकेत | 3 | नोट 1 |
| 3 | TX अक्षम | ट्रांसमीटर अक्षम | 3 | नोट 2 |
| 4 | एमओडी_डीईएफ(2) | एसडीए सीरियल डेटा सिग्नल | 3 | नोट 3 |
| 5 | एमओडी_डीईएफ(1) | एससीएल सीरियल क्लॉक सिग्नल | 3 | नोट 3 |
| 6 | एमओडी_डीईएफ(0) | टीटीएल कम | 3 | नोट 3 |
| 7 | दर चयन | जुड़े नहीं हैं | 3 | |
| 8 | लॉस | सिग्नल का नुकसान | 3 | नोट4 |
| 9 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 10 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 11 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 12 | आरएक्स- | निवेशप्राप्त डेटा आउट | 3 | नोट 5 |
| 13 | आरएक्स+ | प्राप्त डेटा आउट | 3 | नोट 5 |
| 14 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 15 | वीसीसीआर | रिसीवर बिजली की आपूर्ति | 2 | |
| 16 | वीसी.सी.टी | ट्रांसमीटर बिजली की आपूर्ति | 2 | |
| 17 | वीEET | ट्रांसमीटर ग्राउंड | 1 | |
| 18 | टीएक्स+ | में डेटा संचारित करें | 3 | नोट 6 |
| 19 | टेक्सास- | निवेशमें डेटा संचारित करें | 3 | नोट 6 |
| 20 | वीEET | ट्रांसमीटर ग्राउंड | 1 |
टिप्पणियाँ:
प्लग सेक।: हॉट प्लगिंग के दौरान पिन एंगेजमेंट सीक्वेंस।
1) TX दोष समर्थित नहीं है और हमेशा जमीन से जुड़ा होता है।
2) TX अक्षम, ट्रांसीवर मॉड्यूल को रीसेट करने के लिए उपयोग किया जाने वाला एक इनपुट, यह पिन 4.7 KΩ रोकनेवाला के साथ मॉड्यूल के भीतर खींच लिया जाता है।
लो (0 - 0.8 V): ट्रांसीवर ऑन
बीच (0.8 वी और 2.0 वी): अपरिभाषित
हाई (2.0 - 3.465 V): रीसेट अवस्था में ट्रांसीवर
खुला: रीसेट स्थिति में ट्रांसीवर
3) मॉड-डेफ 0,1,2।ये मॉड्यूल डेफिनिशन पिन हैं।उन्हें होस्ट बोर्ड पर 4.7K ~ 10K रोकनेवाला के साथ खींचा जाना चाहिए।पुल-अप वोल्टेज VccT या VccR होगा
मॉड्यूल मौजूद है यह इंगित करने के लिए मॉड-डेफ 0 मॉड्यूल द्वारा ग्राउंड किया गया है
मॉड-डेफ 1 सीरियल आईडी के लिए दो वायर सीरियल इंटरफेस की क्लॉक लाइन है
मॉड-डेफ 2 सीरियल आईडी के लिए दो वायर सीरियल इंटरफेस की डेटा लाइन है
4) RX_LOS (सिग्नल का नुकसान): LVTTL Host_Vcc के अधिकतम वोल्टेज के साथ संगत है।RX_LOS को सक्षम या अक्षम किया जा सकता है (आदेश देने वाली जानकारी का संदर्भ लें), RX_LOS का उपयोग नहीं किया जाता है और हमेशा 100-ओम रोकनेवाला के माध्यम से जमीन से बंधा रहता है।
5) RD-/+: ये डिफरेंशियल रिसीवर आउटपुट हैं।वे एसी युग्मित 100 अंतर रेखाएँ हैं जिन्हें उपयोगकर्ता SERDES पर 100 (अंतर) के साथ समाप्त किया जाना चाहिए।
6) TD-/+: ये डिफरेंशियल ट्रांसमीटर इनपुट हैं।वे मॉड्यूल के अंदर 100 अंतर समाप्ति के साथ एसी-युग्मित, अंतर रेखाएँ हैं।
