लूप आउट एचडीएमआई वायरलेस एक्सटेंडर 656 फीट 200 मीटर तक फैला हुआ है

लूप आउट एचडीएमआई वायरलेस एक्सटेंडर 656 फीट 200 मीटर तक फैला हुआ है

एचडीएमआई वायरलेस एक्सटेंडर

एचडीएमआई वायरलेस एक्सटेंडर एचडीएमआई सिग्नल को 656 फीट (200 मीटर) तक वायरलेस तरीके से विस्तारित करने का एक आसान तरीका प्रदान करता है।

यह कंप्यूटर, सेट-टॉप बॉक्स, ब्लूरे प्लेयर और अन्य एचडीएमआई स्रोतों से एचडीएमआई सामग्री को दूरस्थ एचडीएमआई-अनुपालन डिस्प्ले (एस) तक बढ़ाता है।

विशेषता

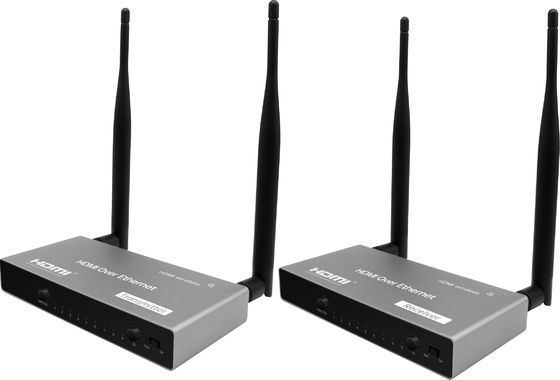

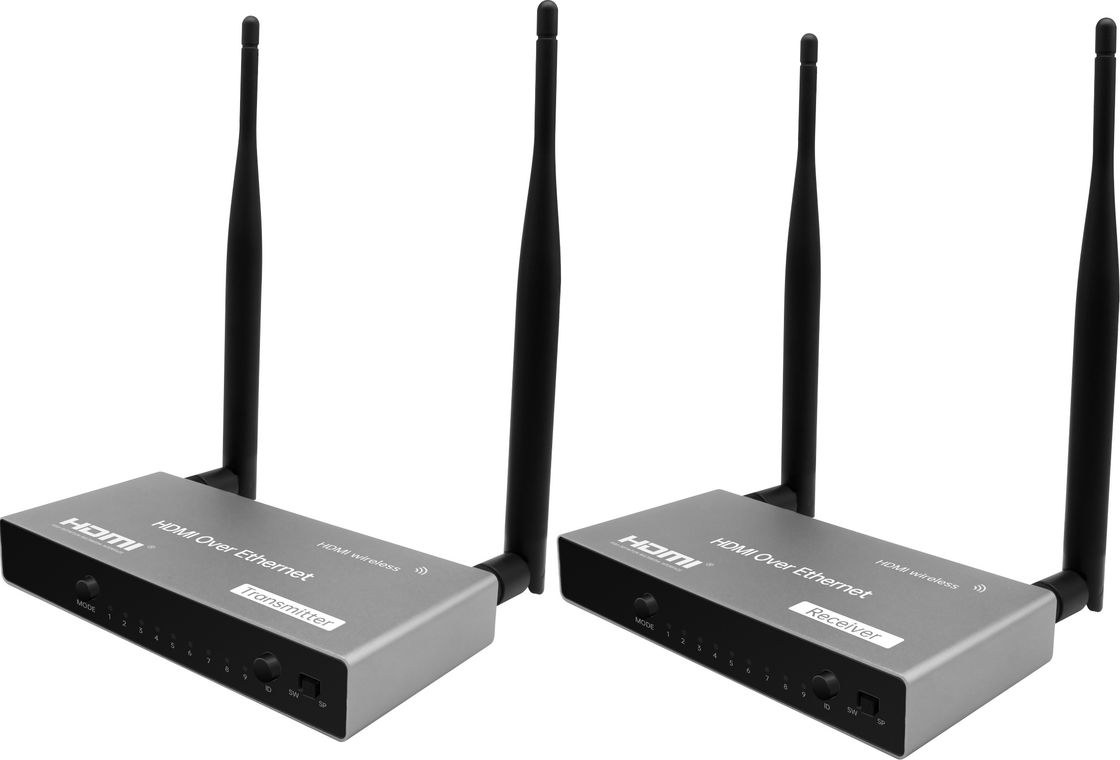

●इस वायरलेस एचडीएमआई एक्सटेंडर में एक ट्रांसमीटर यूनिट और एक रिसीवर यूनिट शामिल है

● आसान निगरानी के लिए ट्रांसमीटर अंत में लूप-आउट का समर्थन करें

● 480i/576i - 1080p@50/60Hz, SVGA-WUXGA सहित रेज़ोल्यूशन की एक विस्तृत श्रृंखला का समर्थन करें।

●बाहरी एंटीना 656 फीट (200 मीटर) तक लंबी दूरी के प्रसारण का समर्थन करता है

● प्रदर्शन अंत में स्रोत डिवाइस नियंत्रण के लिए आईआर एक्सटेंशन का समर्थन करें

डिवाइस की स्थिति की निगरानी के लिए OSD का समर्थन करें

●प्लग एंड प्ले, पीसी इंस्टॉलेशन के लिए ड्राइवरों की कोई आवश्यकता नहीं है

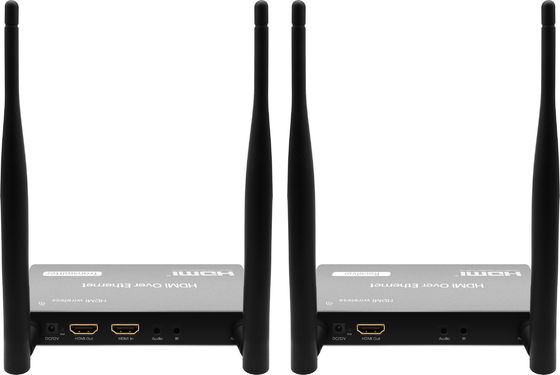

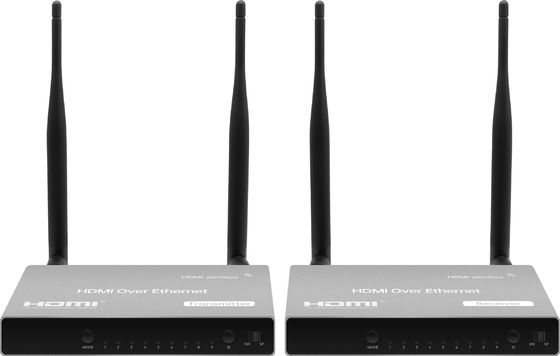

रिसीवर पोर्ट लेआउट:

1. यूएसबी पोर्ट: एफडब्ल्यू अपग्रेड

2. मोड बटन: डिस्प्ले मोड स्विच करने के लिए क्लिक करें (मोड 1 के लिए लाइटिंग), और चैनल बिट स्विच करने के लिए देर तक दबाएं (मोड 2 के लिए लाइटिंग)।

3. पीडब्ल्यूआर लाइट: बिजली की आपूर्ति होने पर प्रकाश।

4. लिंक लाइट: जब डेटा ट्रांसमिट हो रहा हो तो फ्लैश करना।

5. एसटीए लाइट: जब डेटा ट्रांसमिट हो रहा हो तो फ्लैश करना।

6. मोड 1 लाइट (डिस्प्ले मोड): कम लेटेंसी के साथ ग्राफिक मोड के लिए लाइटिंग ऑफ और कम पैकेज लॉस्ट रेट के साथ वीडियो मोड के लिए लाइटिंग ऑन।

7. मोड 2 लाइट (चैनल बिट): हाई-बिट चैनल को एडजस्ट करने के लिए लाइट ऑन करना, और लो-बिट चैनल को एडजस्ट करने के लिए लाइटिंग ऑफ करना।

8. चैनल सिग्नल

9. आईडी बटन: चैनल आईडी स्विच करने के लिए क्लिक करें।

10. स्विच मोड: ट्रांसमीटर की स्क्रीन को उसी चैनल आईडी के साथ प्रदर्शित करें जब इसे N से 1 के रूप में उपयोग करें।

11. स्प्लिटर मोड: ट्रांसमीटर से सीधा कनेक्शन।कोई चैनल आईडी सेट नहीं होनी चाहिए।

12. एंटीना

13. डीसी इन पोर्ट: 12V/1A बिजली की आपूर्ति की आवश्यकता है।

14. रीसेट छेद: जब पावर में प्लग करें, तो फ़ैक्टरी डिफ़ॉल्ट सेटिंग्स पर रीसेट करने के लिए 9 सेकंड के लिए रीसेट बटन को लंबे समय तक दबाएं।

15. एचडीएमआई आउट पोर्ट: डिस्प्ले के लिए एचडीएमआई पोर्ट के साथ मॉनिटर से कनेक्ट होता है।

16. ऑडियो आउट पोर्ट: अन्य स्पीकर के लिए ऑडियो आउटपुट।ध्यान दें कि एचडीएमआई आउटपुट पोर्ट एक साथ ऑडियो भेजता है।

17. आईआर इन पोर्ट: रिमोट कंट्रोल के लिए आईआर इनपुट का समर्थन करता है।

18. एंटीना

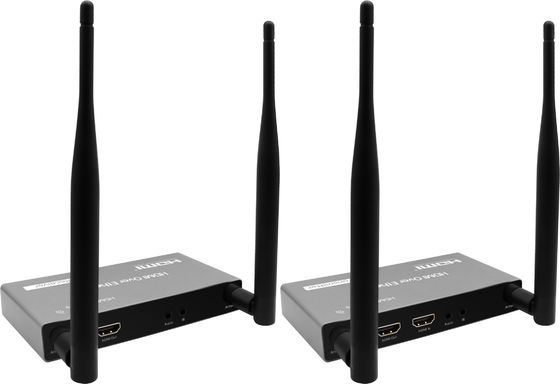

टीएक्स पोर्ट लेआउट:

1. यूएसबी पोर्ट: एफडब्ल्यू अपग्रेड

2. मोड बटन: डिस्प्ले मोड स्विच करने के लिए क्लिक करें (मोड 1 के लिए लाइटिंग), और चैनल बिट स्विच करने के लिए देर तक दबाएं (मोड 2 के लिए लाइटिंग)।

3. पीडब्ल्यूआर लाइट: बिजली की आपूर्ति होने पर प्रकाश।

4. लिंक लाइट: जब डेटा ट्रांसमिट हो रहा हो तो फ्लैश करना।

5. एसटीए लाइट: जब डेटा ट्रांसमिट हो रहा हो तो फ्लैश करना।

6. मोड 1 लाइट (डिस्प्ले मोड): कम लेटेंसी के साथ ग्राफिक मोड के लिए लाइटिंग ऑफ और कम पैकेज लॉस्ट रेट के साथ वीडियो मोड के लिए लाइटिंग ऑन।

7. मोड 2 लाइट (चैनल बिट): हाई-बिट चैनल को एडजस्ट करने के लिए लाइट ऑन करना, और लो-बिट चैनल को एडजस्ट करने के लिए लाइटिंग ऑफ करना।

8. चैनल सिग्नल

9. आईडी बटन: चैनल आईडी स्विच करने के लिए क्लिक करें।

10. स्विच मोड: ट्रांसमीटर की स्क्रीन को उसी चैनल आईडी के साथ प्रदर्शित करें जब इसे N से 1 के रूप में उपयोग करें।

11. स्प्लिटर मोड: ट्रांसमीटर से सीधा कनेक्शन।कोई चैनल आईडी सेट नहीं होनी चाहिए।

12. एंटीना

13. डीसी इन पोर्ट: 12V/1A बिजली की आपूर्ति की आवश्यकता है।

14. रीसेट छेद: जब पावर में प्लग करें, तो फ़ैक्टरी डिफ़ॉल्ट सेटिंग्स पर रीसेट करने के लिए 9 सेकंड के लिए रीसेट बटन को लंबे समय तक दबाएं।

15. एचडीएमआई आउट पोर्ट: डिस्प्ले के लिए एचडीएमआई पोर्ट के साथ मॉनिटर से कनेक्ट होता है।

16. एचडीएमआई इनपुट: आपके डिवाइस (लैपटॉप या कंप्यूटर बॉक्स) से जुड़ता है।

17. आईआर इन पोर्ट: रिमोट कंट्रोल के लिए आईआर इनपुट का समर्थन करता है।

18. एंटीना

स्थापना:

स्प्लिटर मोड डिस्प्ले (1 से 1):

1. टॉगल स्विच को रिसीवर और ट्रांसमीटर दोनों पर स्प्लिटर मोड में रखें।

2. रिसीवर पर आउटपुट प्रदर्शित करने के लिए पावर को 12V/1A और मॉनिटर से कनेक्ट करें।

3. पेयर करने के लिए रिसीवर और ट्रांसमीटर को एक ही एचडीएमआई केबल से कनेक्ट करें।पेयरिंग करते समय चैनल सिग्नल फ्लैश करता है और पूरी पेयरिंग के बाद चैनल आईडी पर रुक जाता है।

4. पेयरिंग के बाद, डीसी 12 वी बिजली की आपूर्ति को दोनों इकाइयों से कनेक्ट करें, मॉनिटर को रिसीवर और एक एचडीएमआई वीडियो स्रोत डिवाइस को ट्रांसमीटर के इनपुट से कनेक्ट करें।

* समस्या निवारण सूचना पुस्तक:

यदि रिसीवर से जुड़े मॉनिटर पर कोई संकेत नहीं है, तो कृपया सुनिश्चित करें कि रिसीवर और ट्रांसमीटर (1) दोनों को l से स्प्लिटर मोड में स्विच किया गया है और (2) को एक साथ जोड़ा गया है स्विच मोड डिस्प्ले (1 से N, N से 1): 1 रिसीवर और ट्रांसमीटर दोनों पर टॉगल स्विच को स्प्लिटर मोड में रखें 2. रिसीवर पर आउटपुट प्रदर्शित करने के लिए पावर को 12V/1A और मॉनिटर से कनेक्ट करें।3. पेयरिंग के बाद, पावर को 12V/1A, लूपबैक के लिए एक मॉनिटर और ट्रांसमीटर पर इनपुट करने के लिए एक डिवाइस से कनेक्ट करें।4. रिसीवर और ट्रांसमीटर को एक ही चैनल आईडी पर सेट करें। * नोट: एक ही नेटवर्क के तहत प्रत्येक ट्रांसमीटर को एक अलग चैनल आईडी पर सेट किया जाना चाहिए।
