उत्पाद विवरण:
|
| फाइबर प्रकार: | एकल मोड | प्रोडक्ट का नाम: | ऑप्टिकल संचारक |
|---|---|---|---|
| वेवलेंथ: | 1550 एनएम | कनेक्टर टाइपर: | एफसी / पीसी एफसी / एपीसी, एलसी / पीसी, एलसी / एपीसी |
| प्रमुखता देना: | सिंगल मोड ऑप्टिकल फाइबर सर्कुलेटर,1550 एनएम ऑप्टिकल सर्कुलेटर,सिंगल मोड फाइबर सर्कुलेटर |
||

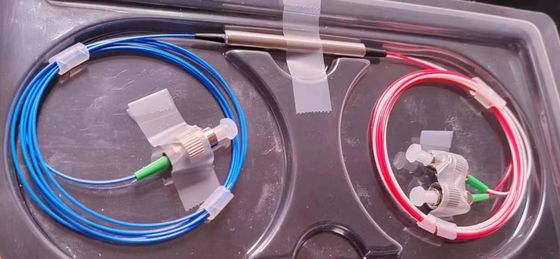

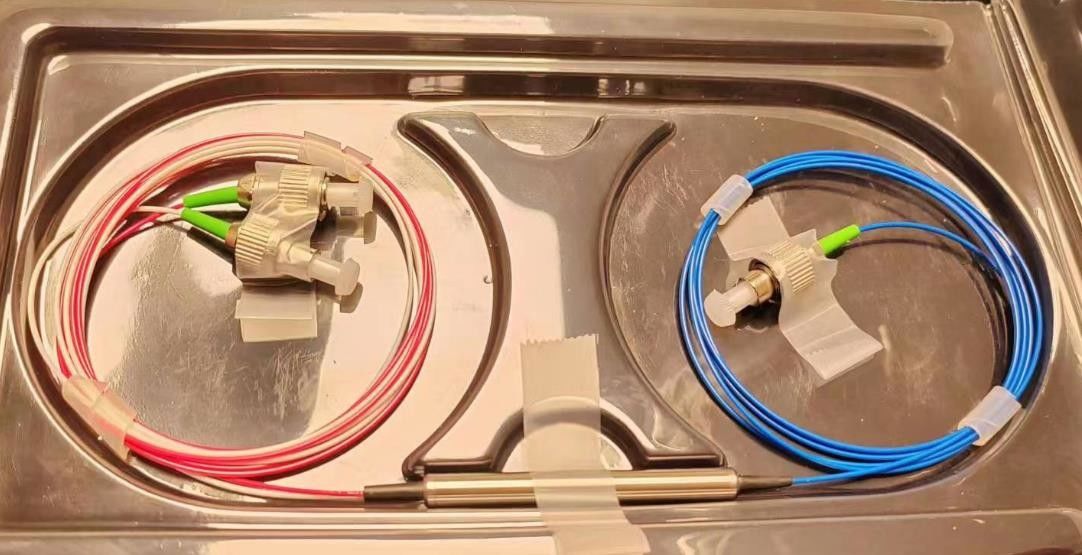

थ्री पोर्ट सिंगल मोड ऑप्टिकल फाइबर सर्कुलेटर वेवलेंथ 1550nm
सिंगल मोड ऑप्टिकल सर्कुलेटर 1550nm
एक ऑप्टिकल परिसंचारी एक उपकरण है जो ऑप्टिकल फाइबर में एक विशिष्ट दिशा में प्रकाश को रूट करता है।यह एक तीन-पोर्ट डिवाइस है जो गैर-पारस्परिकता के सिद्धांत पर काम करता है, जिसका अर्थ है कि प्रकाश एक विशेष दिशा में यात्रा करता है और अपने स्रोत पर वापस नहीं आता है।

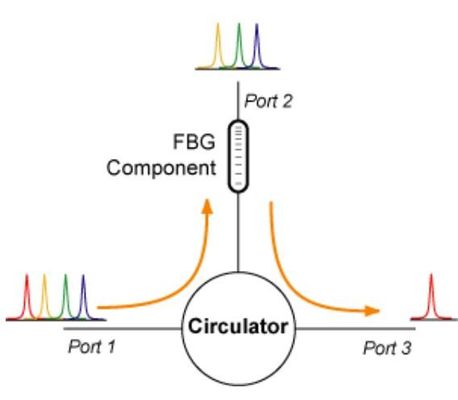

नीचे दिया गया उदाहरण फाइबर ब्रैग ग्रेटिंग (FBG) का उपयोग करके DWDM सिस्टम से एक ऑप्टिकल चैनल को छोड़ने के लिए एक परिसंचारी के उपयोग को दर्शाता है।इनपुट DWDM चैनल डिवाइस के पोर्ट 1 में पोर्ट 2 से जुड़े एक FBG डिवाइस के साथ जोड़े जाते हैं। FBG से परावर्तित एकल तरंग दैर्ध्य पोर्ट 2 में संचारक को फिर से प्रवेश करता है और पोर्ट 3 पर रूट किया जाता है। शेष सिग्नल FBG से गुजरते हैं और बाहर निकलते हैं शीर्ष फाइबर पर।

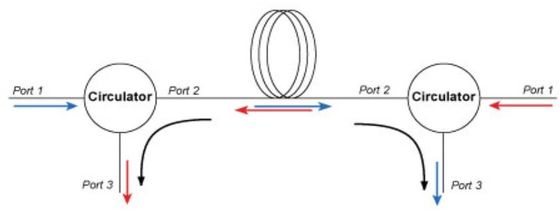

परिसंचारी का उपयोग एक फाइबर के नीचे दो दिशाओं में ऑप्टिकल सिग्नल भेजने के लिए भी किया जा सकता है।एक परिसंचारी फाइबर के दोनों सिरों पर स्थित होता है।प्रत्येक परिसंचारी एक दिशा में संकेत जोड़ने का कार्य करता है जबकि दूसरी दिशा में संकेत को हटाता है।नीचे उदाहरण देखें।
विशेष विवरण
| ऑपरेटिंग वेवलेंथ (एनएम) | 1550+/-30 |
| सम्मिलन हानि (पोर्ट 1 से पोर्ट 2) (डीबी) | <0.8 |
| सम्मिलन हानि (पोर्ट2 से पोर्ट3) (डीबी) | <0.8 |
| अलगाव (पोर्ट 2 से पोर्ट 1) (डीबी) | > 40 |
| अलगाव (पोर्ट 3 से पोर्ट 2) (डीबी) | > 40 |
| ध्रुवीकरण निर्भर नुकसान | <0.15 |
| हारकर लौटा | > 55 |
