उत्पाद विवरण:
|
| प्रमुखता देना: | SM OM3 DVI ओवर फाइबर एक्सटेंडर,EDID प्रोग्रामिंग DVI ऑप्टिकल एक्सटेंडर,EDID प्रोग्रामिंग DVI ओवर फाइबर एक्सटेंडर |
||
|---|---|---|---|

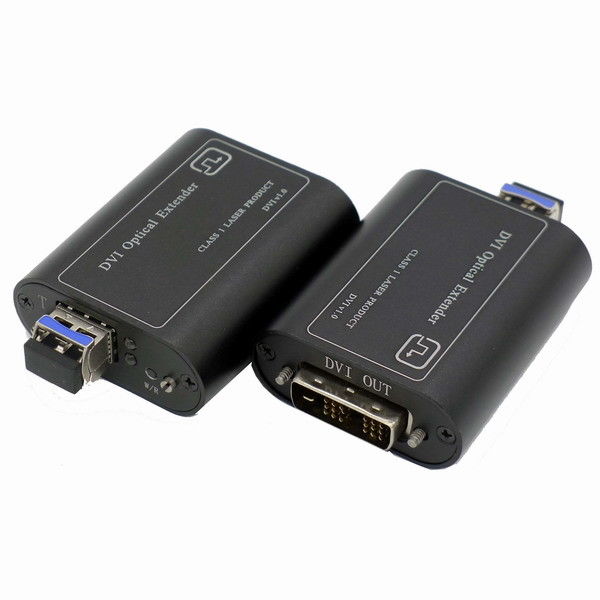

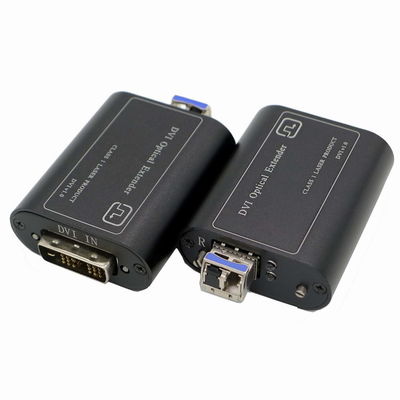

SM OM3 DVI ओवर फाइबर एक्सटेंडर ऑप्टिक ट्रांसपोर्ट सिस्टम EDID प्रोग्रामिंग
फाइबर एक्सटेंडर पर डीवीआई
डीवीआई ऑप्टिकल एक्सटेंडर एक फाइबर ऑप्टिक ट्रांसपोर्ट सिस्टम है जो 300 मीटर (ओएम3 एमएम फाइबर) या 10 किमी (एसएम फाइबर) तक की केबल लंबाई के साथ एक एकल ऑप्टिकल फाइबर पर उच्च रिज़ॉल्यूशन डीवीआई सिग्नल वितरित करने में सक्षम है, रिज़ॉल्यूशन 4096×2160@30HZ तक है।मॉनिटर पर उपयोग करने से पहले ट्रांसमीटर को कनेक्ट करें, ट्रांसमीटर कुंजी पर क्लिक करें, पढ़ने और लिखने के लिए ईडीआईडी को पढ़ा जाएगा और ट्रांसमीटर के अंदर डिस्प्ले में संग्रहीत किया जाएगा, ईडीआईडी प्रोग्रामिंग ही ताकि यह विशेषताओं के अनुकूल हो सके प्रदर्शन प्रणाली के विभिन्न संकल्प, इसके उपयोग को अधिक संक्षिप्त, सुविधाजनक और विश्वसनीय बनाते हैं।
फाइबर कनवर्टर पर डीवीआई विभिन्न उच्च परिभाषा रिज़ॉल्यूशन अनुपात संचरण का समर्थन करता है, उच्चतम यूएक्सजीए 1600 * 1200 या डब्ल्यूयूएक्सजीए 1920 * 1200 @ 60 हर्ट्ज या एचडीटीवी 1080 पी 1920 * 1080 @ 60 हर्ट्ज, 2048x1080, 2K / 4K, अधिकतम रिज़ॉल्यूशन 4096 × 2160 @ तक पहुंच सकता है। 30 हर्ट्ज। अधिकतम बैंडविड्थ 11 जीबीपीएस।
विनिर्देश
ओपिटकल:
| वेवलेंथ | 850 एनएम और 1310 एनएम |
| बिजली उत्पादन | -6~-1dBm |
| ऑप्टिक फाइबर | OM3 मल्टीमोड, 9/125u सिंगल मोड |
| आरएक्स संवेदनशीलता | -16dBm |
| ऑप्टिकल कनेक्टर | 1 एक्स एलसी |
| दूरी | 0~300M (OM3 MM) / 0~10KM (SM) |
वीडियो:
| डीवीआई इनपुट/आउटपुट | ||
| आउटपुट वीडियो | डीवीआई 1.0 | |
| इनपुट वीडियो संकेत | 0.5 ~ 1.0 वी पीपी | |
| इनपुट सिग्नल डीडीसी | 5वी पीपी (टीटीएल) | |
| योजक | 18+1 डीवीआई पुरुष | |
| आम: | ||
| इनपुट शक्ति | 5 वी डीसी | |
| बिजली की खपत (अधिकतम) | 2.4W (अधिकतम) | |
| परिचालन तापमान | -20 डिग्री सेल्सियस से 55 डिग्री सेल्सियस | |
| भंडारण तापमान | -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | |
| वर्तमान आर्द्रता | 0 ~ 95% (गैर संघनक) | |
| शुद्ध वजन | 190 ग्राम प्रति जोड़ी | |
| केस सामग्री | अल्युमीनियम | |
| उत्पाद का आकार | 64 मिमी × 52 मिमी × 22.5 मिमी (एल / डब्ल्यू / एच) | |
उपकरण स्थापना और संचालन
चरण 1: पीसी और मॉनिटर पावर चालू करें।
चरण 2: ईडीआईडी मॉनीटर पढ़ें, तरीके पढ़ें कृपया नीचे दिए गए चरणों का पालन करें:
(1) पहले 5 वी पावर एडॉप्टर को ट्रांसमीटर से कनेक्ट करें, पावर लाइट रेड एलईडी लाइट्स को सुनिश्चित करें।(2) मॉनिटर बिजली की आपूर्ति खोलें, फिर ट्रांसमीटर डीवीआई इंटरफ़ेस लॉन्च को डीवीआई इंटरफ़ेस डिस्प्ले डिवाइस से कनेक्ट करें।
(3) ट्रांसमीटर ईडीआईडी रीड/राइट बटन दबाएं, ईडीआईडी आर/डब्ल्यू लाइट जलती है, कहती है कि यह ईडीआईडी सूचना डिस्प्ले डिवाइस को पढ़ना है।10 सेकंड के बाद हरी सूचक बत्ती बुझ जाती है, कहा जाता है कि ईडीआईडी जानकारी पूरी हो गई है, ट्रांसमीटर की शक्ति बंद कर दें।
बिजली और EDID W/R लैंप स्थिति: बिजली की आपूर्ति लाल बत्ती, EDID हरी बत्ती पढ़ें और लिखें।
नोट: यदि किसी अन्य डिस्प्ले डिवाइस में कोई परिवर्तन होता है, तो कृपया दूसरा चरण दोबारा करें।
चरण 3: पहले 5 वी पावर एडॉप्टर को ट्रांसमीटर से कनेक्ट करें, पावर लाइट रेड एलईडी लाइट्स को सुनिश्चित करें, ट्रांसमीटर डीवीआई इंटरफेस को डीवीआई इंटरफेस के पीसी से कनेक्ट करें।
चरण 4: 5 वी पावर एडॉप्टर को रिसीवर से कनेक्ट करें, यह सुनिश्चित करने के लिए कि पावर लाइट लाल एलईडी जलती है।रिसीवर और डिस्प्ले के डीवीआई पोर्ट को कनेक्ट करें।
चरण 5: चार्ट के अनुसार एलसी फाइबर ऑप्टिक कनेक्शन होंगे।
रिसीवर पावर और फाइबर लैंप राज्य: बिजली की आपूर्ति लाल बत्ती, हरी बत्ती को जोड़ने वाले ऑप्टिकल फाइबर सिग्नल।
