उत्पाद विवरण:
|

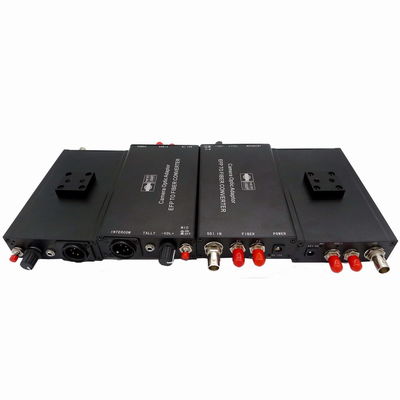

सरल ईएफपी कैमरा फाइबर प्रणाली

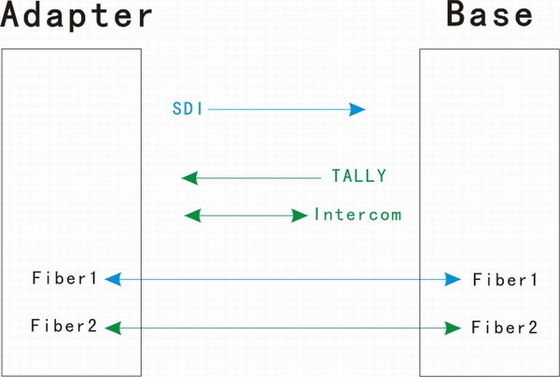

फाइबर के लिए सरल ईएफपीएक कैमरा ऑप्टिक एडेप्टर और एक ऑप्टिक बेस स्टेशन शामिल है।सिस्टम कैमरे से बेस स्टेशन तक 1 ch 3G/HD-SDI सिग्नल ट्रांसपोर्ट करता है, इंटरकॉम (कैमरा एंड को प्रोफेशनल 4-पिन या 5-पिन XLR हेडसेट से जोड़ा जा सकता है, OB एंड को इंटरकॉम मेन स्टेशन से जोड़ा जा सकता है), टैली (एक रंग या दो रंगों का चयन किया जा सकता है)।सिस्टम मल्टी-कैमरा 3G/HD-SDI प्रोडक्शन के लिए आवश्यक सभी सिग्नल फाइबर केबल पर डालता है, किसी भी स्टूडियो या रिमोट प्रोडक्शन पर मजबूत, परेशानी मुक्त कनेक्टिविटी सुनिश्चित करता है।स्क्रू होल के निचले हिस्से में कैमरा शू माउंट लगाया जा सकता है।

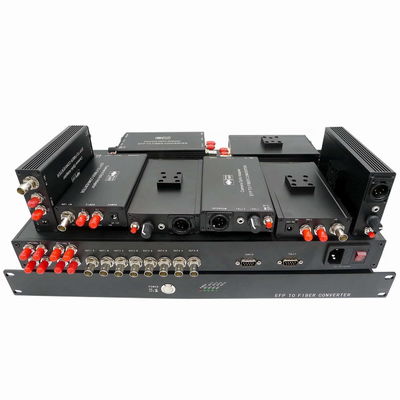

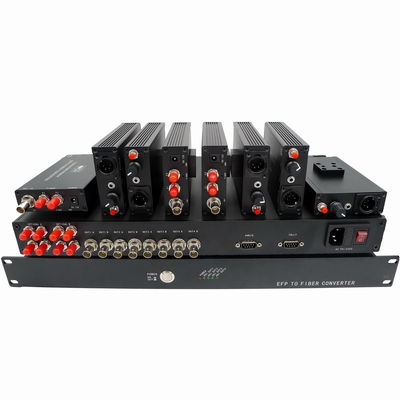

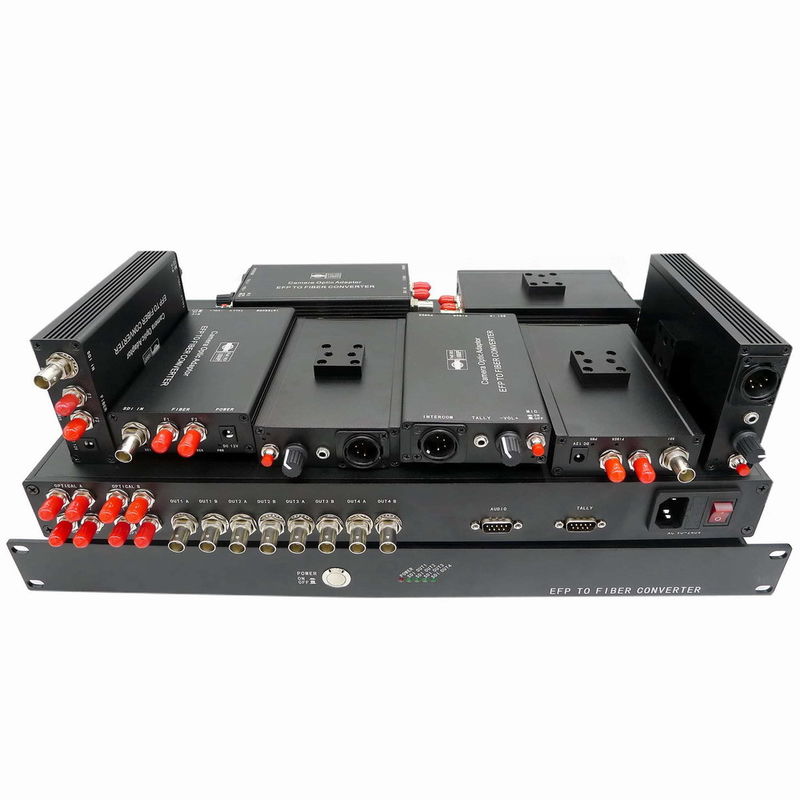

इसके सरल कार्य के कारण, 4 आधारों को एक ऑप्टिक बेस स्टेशन में जोड़ा जा सकता है।
विशेषताएँ
· 1 सीएच फॉरवर्ड एसडीआई
· सभी पैथोलॉजिकल पैटर्न को संभालें
· स्वचालित केबल समीकरण संकेत अखंडता सुनिश्चित करने के लिए
· 3G/HD/SD-SDI इनपुट स्वतः पहचान, समर्थन 270Mbit/s - 2.97Gbit/s SMPTE 424M, SMPTE 292M और SMPTE 259M के अनुसार
· सिंगल मोड फाइबर ट्रांसमिशन पर 10+किमी
· म्यूट और प्री-एम्प्स के साथ माइक इनपुट
· वॉल्यूम ऊपर या नीचे वाला हेडफ़ोन
टैली एलईडी+/- आउटपुट या ड्राई कॉन्टैक्ट क्लोजर वैकल्पिक
· जेनलॉक या टीसी/बीबी वैकल्पिक हैं
· रिमोट कंट्रोल डेटा भी वैकल्पिक है
· बॉटम स्क्रू होल को कैमरा शू माउंट के साथ स्थापित किया जा सकता है
विशेष विवरण:
सामान्य सूचकांक
| कार्य अस्थायी | -25 डिग्री सेल्सियस से 55 डिग्री सेल्सियस |
| भंडारण अस्थायी | -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
| नमी | 0 ~ 95% (गैर संघनक) |
| कैमरा ऑप्टिक एडेप्टर | |
| इनपुट शक्ति | डीसी 11 ~ 19 वी |
| बिजली की खपत | <10W |
| शुद्ध वजन | <0.5 किग्रा |
| उपस्थिति का आकार | 140 मिमी * 82 मिमी * 28 मिमी |
| ऑप्टिक बेस स्टेशन | |
| इनपुट शक्ति | एसी 90 ~ 240 वी |
| बिजली की खपत | <20W |
| शुद्ध वजन | 3 किलो |
| उपस्थिति का आकार | 19 ”1U मानक रैक माउंट |
ऑप्टिकल:
| वेवलेंथ | 1310 एनएम / 1550 एनएम / सीडब्ल्यूडीएम |
| बिजली उत्पादन | -6~-1dBm |
| आरएक्स संवेदनशीलता | <-18dBm |
| संचरण दूरी | एसएम फाइबर 10 किमी, एमएम फाइबर 550 मी |
| ऑप्टिकल कनेक्टर | एसटी / एफसी / एससी / एलसी |
एसडीआई इनपुट/आउटपुट:
| संकेत प्रारूप | एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम |
| आधार - सामग्री दर | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| केबल समकरण |
स्वचालित केबल EQ (बेल्डेन 1694ए केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| एसडीआई इंटरफ़ेस | बीएनसी 75 ओम |
जेनलॉक / टीसी / बीबी (वैकल्पिक हो सकता है)
| चैनलों की संख्या | 1 |
| इनपुट/आउटपुट प्रतिबाधा | बीएनसी 75Ω (असंतुलित) |
| इनपुट / आउटपुट वोल्टेज | 1.0Vp पी |
| विभेदक लाभ | <± 1.5% |
| विभेदक चरण | <± 1% |
| सीनियर | > 60 डीबी |
इंटरकॉम:
| कैमरा ऑप्टिक एडेप्टर | |

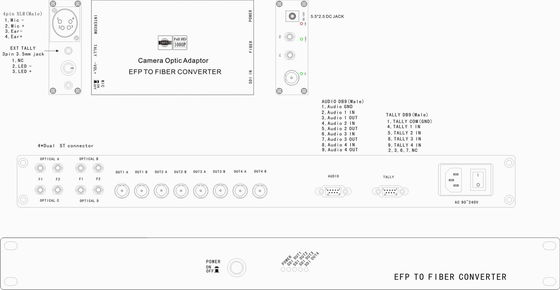

| इंटरफेस | 4pin XLR(Male) /5pin XLR(Female)/ 3.5mm हेडसेट जैक |
| माइक्रोफ़ोन | म्यूट और प्री-एम्प्स के साथ माइक इनपुट |
| हेड फोन्स | वॉल्यूम ऊपर या नीचे के साथ |
| ऑप्टिक बेस स्टेशन | |
| इंटरफेस | DB9(फीमेल) या 3.5mm जैक: लाइन लेवल असंतुलित ऑडियो इनपुट और आउटपुट, |
टैली:
| कैमरा ऑप्टिक एडेप्टर | |
| इंटरफेस | 3.5mm जैक या 3pin मिनी XLR |
| उत्पादन | ड्राई कॉन्टैक्ट क्लोजर या वेट एलईडी+/- |
|
ऑन: शॉर्ट या एलईडी ऑन बंद: खुला या एलईडी बंद |
|
| ऑप्टिक बेस स्टेशन | |
| इंटरफेस | DB9(पुरुष) |
| इनपुट | ड्राई कॉन्टैक्ट क्लोजर या टीटीएल |
| ऑन: शॉर्ट टू जीएनडी या टीटीएल लो ऑफ: ओपन या टीटीएल हाई | |
