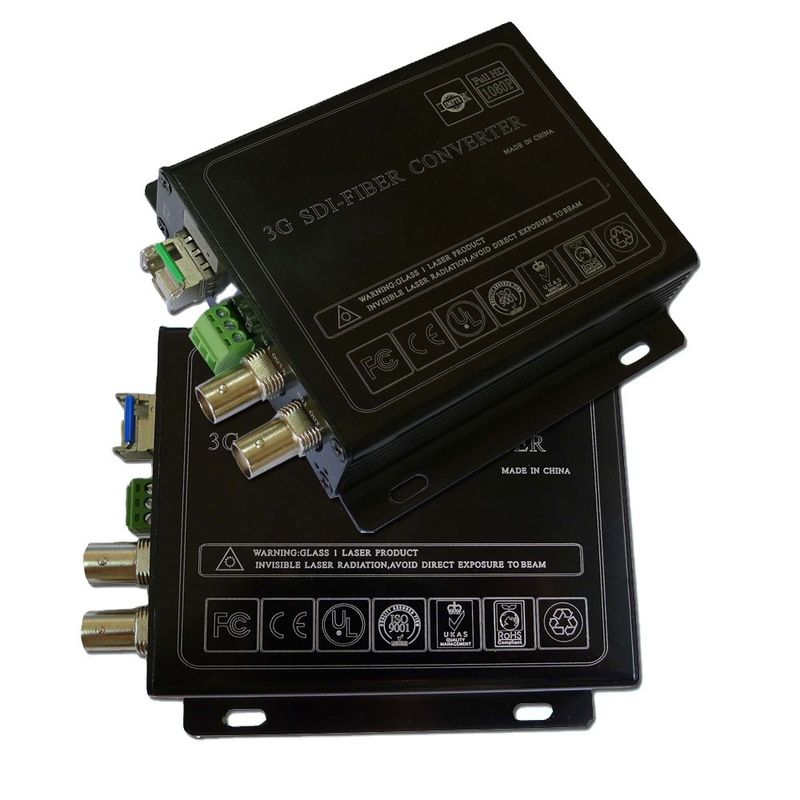

उत्पाद विवरण:
|
| टाइप: | एसडीआई से फाइबर कनवर्टर | प्रयोग करना: | ब्रॉड कास्टिंग |
|---|---|---|---|
| एसडीआई लंबी दूरी की संचरण: | 20 किमी | फाइबर की संख्या: | 2 |
विशेषताएं
· ऑप्टिक फाइबर पर डिजिटल वीडियो सिग्नल का 1 चैनल एसडीआई और ईथरनेट ट्रांसमिशन
· पैथोलॉजिकल पैटर्न को संभालता है
· स्वचालित केबल समीकरण संकेत अखंडता सुनिश्चित करने के लिए
· स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
समर्थन संकेत प्रकार: 270Mbit/s से 3Gbit/s SMPTE 424M, SMPTE 292M और SMPTE 259M मानकों के अनुसार
· लंबी संचरण क्षमता कम से कम 10 किमी (6.2 मील)
· औद्योगिक अनुप्रयोग के लिए टर्मिनल ब्लॉक पावर इनपुट
विवरण
एसडीआई श्रृंखला फाइबर वीडियो कनवर्टर प्रसारण या निगरानी अनुप्रयोगों के लिए एक आदर्श और आर्थिक समाधान है।यह एक HD-SDI विद्युत इनपुट प्राप्त करता है, विद्युत SDI सिग्नल को एकल मोड ऑप्टिक SDI सिग्नल में पूरी तरह से परिवर्तित करता है।यह SDTV (143-540Mbps), HDTV (1.485Gbps) और HDTV (3Gbps, 1080p60) की ट्रांसमिशन इमेज को सपोर्ट करता है।
ट्रांसमीटर और रिसीवर दोनों ही इनपुट यूनिट पर इक्वलाइजिंग और रीक्लॉकिंग प्रदान करते हैं ताकि लगातार गुणवत्ता के लिए सिग्नल का पुनर्निर्माण किया जा सके।इलेक्ट्रॉनिक और ऑप्टिकल समायोजन की कभी आवश्यकता नहीं होती है।सिस्टम की स्थिति की तत्काल निगरानी के लिए एलईडी संकेतक प्रदान किए जाते हैं।डिवाइस या तो स्टैंडअलोन या रैक-माउंट स्थापना के लिए उपलब्ध हैं, जो विभिन्न कार्य वातावरण के लिए उपयुक्त है।
विनिर्देश
ऑप्टिकल:
|
वेवलेंथ |
1310 एनएम और 1470 एनएम ~ 1610 एनएम |
|
निर्गमन शक्ति |
-8~-3dBm / -3~+2dBm |
|
ऑप्टिक फाइबर |
50/125u मल्टीमोड,62.5/125यू मल्टीमोड,9/125u सिंगल मोड |
|
आरएक्स संवेदनशीलता |
-18dBm |
|
ऑप्टिकल कनेक्टर |
एफसी / एसटी / एससी |
|
दूरी |
0 ~ 500 एम (एमएम) / 0 ~ 10 किमी (एसएम) |
ईथरनेट:
|
कार्य का तरीका |
पूर्ण द्वैध / आधा द्वैध |
|
डेटा गति |
10/100 एमबीपीएस (ऑटो) |
|
कनेक्शन टर्मिनल |
आरजे 45 |
RS485 डेटा:
|
डेटा प्रोटोकॉल |
485 रुपये |
|
डेटा गति |
0 ~ 200 केबीपीएस |
|
त्रुटि दर |
<10-9 |
|
योजक |
मानक टर्मिनल लीड |
वीडियो:
|
एसडीआई इनपुट |
||
|
सिग्नल प्रकार एसडीआई |
एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम |
|
|
डेटा दर |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
केबल समकरण |
स्वचालित केबल EQ (बेल्डेन 1694ए केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
योजक |
बीएनसी 75 ओम |
|
|
सामान्य: |
||
|
निवेश क्षमता |
12 वी डीसी |
|
|
बिजली की खपत (अधिकतम) |
<5W |
|
|
परिचालन तापमान |
0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस |
|
|
भंडारण तापमान |
-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
|
|
वर्तमान आर्द्रता |
0 ~ 95% (गैर संघनक) |
|
|
कुल भार |
1.5KG प्रति जोड़ी |
|
|
आयाम |
175 मिमी × 154 मिमी × 30 मिमी |
|
|
केस सामग्री |
अल्युमीनियम |
|
सिस्टम कनेक्शन आरेख
