PGM Ethemet EFP CCU सिस्टम के साथ कैमरा ऑप्टिकल फाइबर अडैप्टर

उत्पाद वर्णन

पीजीएम ईथरनेट के साथ ईएफपी टू फाइबर में एक कैमरा ऑप्टिक एडेप्टर और एक ऑप्टिक बेस स्टेशन शामिल है।सिस्टम 2 ch 3G/HD-SDI ट्रांसपोर्ट करता है
कैमरे से बेस स्टेशन तक सिग्नल, 1 ch रिवर्स 3G/HD-SDI, PGM, जेनलॉक या TC/BB, 10/100M ईथरनेट, इंटरकॉम (कैमरा एंड
पेशेवर 4-पिन या 5-पिन XLR हेडसेट से जोड़ा जा सकता है, OB अंत को इंटरकॉम मुख्य स्टेशन से जोड़ा जा सकता है), टैली (एक रंग या दो
रंगों का चयन किया जा सकता है), रिमोट कैमरा बिजली की आपूर्ति (15V डीसी 150 वाट तक)।सिस्टम के लिए आवश्यक सभी सिग्नल डालता है
SM टैक्टिकल या SMPTE हाइब्रिड केबल पर मल्टी-कैमरा 3G/HD-SDI उत्पादन, किसी भी स्टूडियो पर मजबूत, परेशानी-मुक्त कनेक्टिविटी सुनिश्चित करता है
या दूरस्थ उत्पादन।

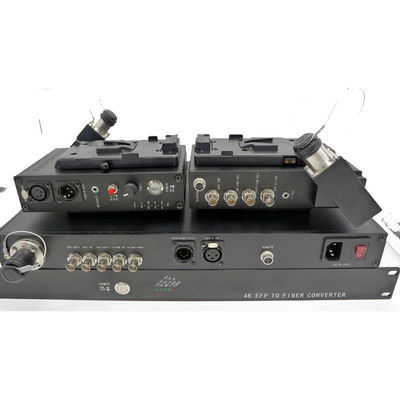

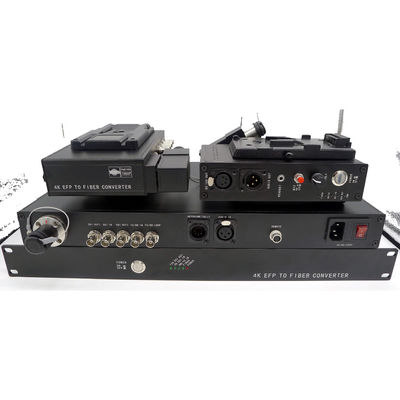

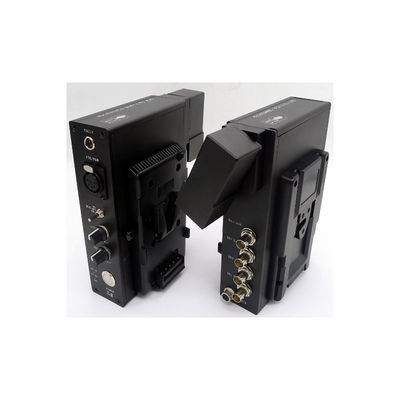

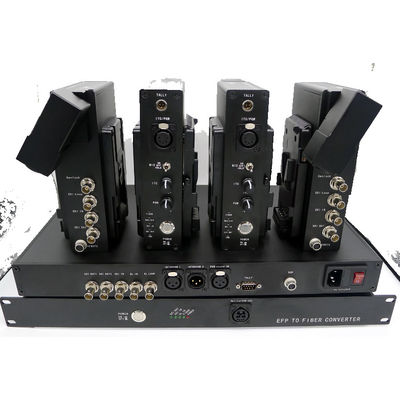

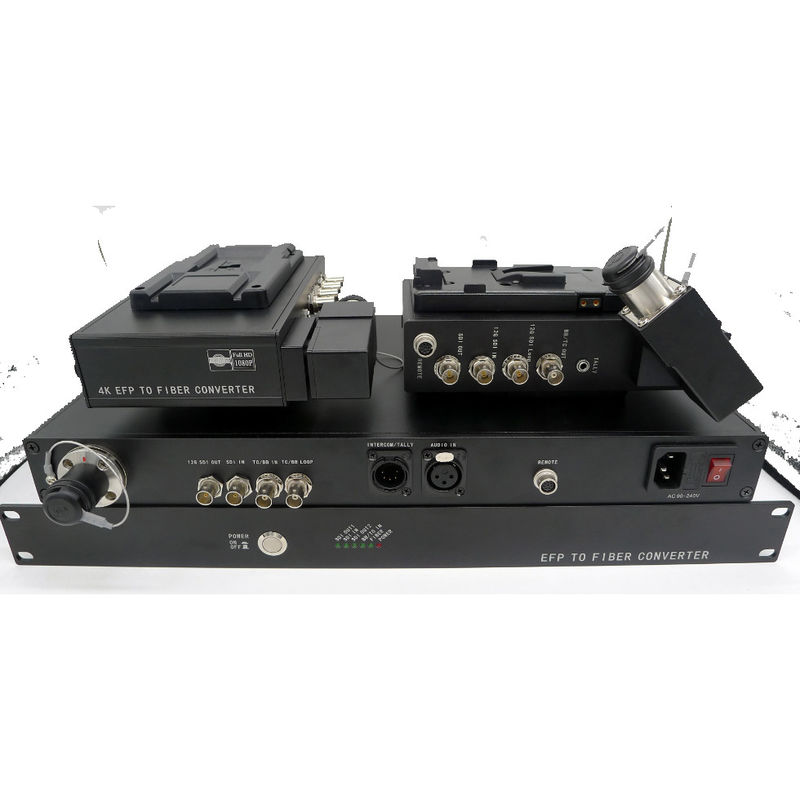

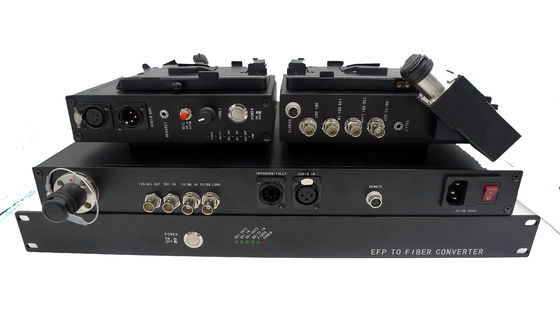

विस्तृत चित्र

विशेषताएं

1. 2 सीएच आगे और 1 सीएच रिवर्स एसडीआई
2. सभी पैथोलॉजिकल पैटर्न को संभालें
3. सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल समीकरण
4. 3G/HD/SD-SDI इनपुट ऑटो पहचान, समर्थन 270Mbit/s - 2.97Gbit/s के अनुसार SMPTE 424M, SMPTE 292M और SMPTE 259M
5. म्यूट और प्री-एम्प्स के साथ माइक इनपुट
6. पीजीएम / इंटरकॉम वॉल्यूम ऊपर या नीचे वाला हेडफोन
7. 10/100 एम ईथरनेट
8. टैली एलईडी+/- आउटपुट या ड्राई कॉन्टैक्ट क्लोजर वैकल्पिक
वी-माउंट या ए-माउंट बैटरी प्लेट वैकल्पिक, ऊपरी बैटरी प्लेट को हीट सिंक में बदला जा सकता है
9. जेनलॉक या टीसी/बीबी भी उपलब्ध हैं
10. सम्मिलन पहचान सुरक्षा के साथ रिमोट कैमरा बिजली की आपूर्ति (15V डीसी 150 वाट तक)
विशेष विवरण:
सामान्य सूचकांक

कार्य अस्थायी
-25 डिग्री सेल्सियस से 55 डिग्री सेल्सियस
भंडारण अस्थायी
-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस
नमी
0 ~ 95% (गैर संघनक)
कैमरा ऑप्टिक एडेप्टर
निवेश क्षमता
डीसी 11 ~ 19 वी
बिजली की खपत
<12W
कुल भार
1 किलोग्राम
उपस्थिति का आकार
188 मिमी * 116 मिमी * 45 मिमी (वी-माउंट / ए-माउंट के बिना)
ऑप्टिक बेस स्टेशन
निवेश क्षमता
एसी 90 ~ 240 वी
बिजली की खपत
<12W
कुल भार
3 किलो
उपस्थिति का आकार
19" 1U मानक रैक माउंट

ऑप्टिकल:

वेवलेंथ
1310 एनएम / 1550 एनएम / सीडब्ल्यूडीएम
निर्गमन शक्ति
-6~-1dBm
आरएक्स संवेदनशीलता
<-18dBm
संचरण दूरी
एसएमपीटीई हाइब्रिड केबल 300+मी
ऑप्टिकल कनेक्टर
लेमो एसएमपीटीई 304 / न्यूट्रिक ऑप्टिकलकॉन डुओ

एसडीआई इनपुट/आउटपुट:

संकेत प्रारूप
एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम
डेटा गति
270Mbit/s - 1.48Gbit/s - 3Gbit/s
केबल समकरण
स्वचालित केबल EQ (बेल्डेन 1694A केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
एसडीआई इंटरफ़ेस
बीएनसी 75 ओम

जेनलॉक / टीसी / बीबी

चैनलों की संख्या
1+1
इनपुट/आउटपुट प्रतिबाधा
बीएनसी 75Ω (असंतुलित)
इनपुट / आउटपुट वोल्टेज
1.0Vp पी
विभेदक लाभ
<± 1.5%
विभेदक चरण
<± 1%
सीनियर
> 60 डीबी

इण्टरकॉम

कैमरा ऑप्टिक एडेप्टर
इंटरफेस
4pin XLR(Male) /5pin XLR(Female)/ 3.5mm हेडसेट जैक
माइक्रोफ़ोन
म्यूट और प्री-एम्प्स के साथ माइक इनपुट
हेड फोन्स
वॉल्यूम ऊपर या नीचे के साथ
ऑप्टिक बेस स्टेशन
इंटरफेस
3pin XLR महिला/पुरुष: Clearcom और RTS इंटरकॉम मुख्य स्टेशन के लिए पार्टी लाइन ऑडियो
DB25(महिला): लाइन स्तर संतुलित ऑडियो इनपुट और आउटपुट,

पीजीएम:

कैमरा ऑप्टिक एडेप्टर
इंटरफेस
4pin XLR(Male) /5pin XLR(Female)/ 3.5mm हेडसेट जैक
हेड फोन्स
वॉल्यूम ऊपर या नीचे के साथ
ऑप्टिक बेस स्टेशन
इंटरफेस
3pin XLR महिला या DB25 (महिला): लाइन स्तर संतुलित ऑडियो इनपुट

टैली:

कैमरा ऑप्टिक एडेप्टर
इंटरफेस
4pin एयर हेड या 3pin मिनी XLR
उत्पादन
ड्राई कॉन्टैक्ट क्लोजर या वेट एलईडी+/-
ऑन: शॉर्ट या एलईडी ऑन
बंद: खुला या एलईडी बंद
ऑप्टिक बेस स्टेशन
इंटरफेस
DB9(पुरुष)
इनपुट

ड्राई कॉन्टैक्ट क्लोजर या टीटीएल

ऑन: शॉर्ट टू जीएनडी या टीटीएल लो ऑफ: ओपन या टीटीएल हाई

ईथरनेट:

कार्य का तरीका

पूर्ण द्वैध / आधा द्वैध
डेटा गति

10/100 एमबीपीएस (ऑटो)
कनेक्शन टर्मिनल

आरजे 45
