उत्पाद विवरण:
|
| टाइप: | 3जी एसडीआई से फाइबर कन्वर्टर | प्रयोग करना: | एचडी एसडीआई मॉनिटर |
|---|---|---|---|
| गारंटी: | 3 वर्ष | फाइबर की संख्या: | 1. |

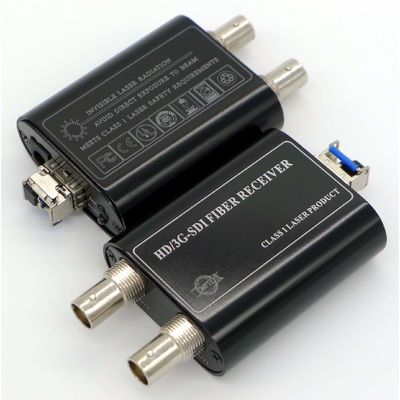

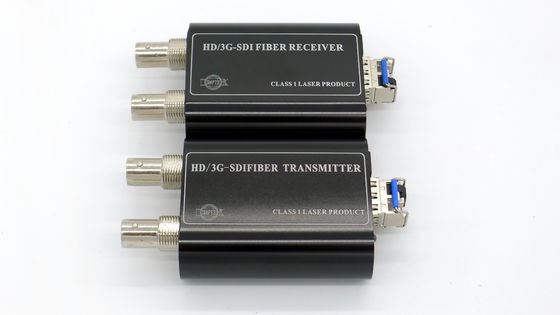

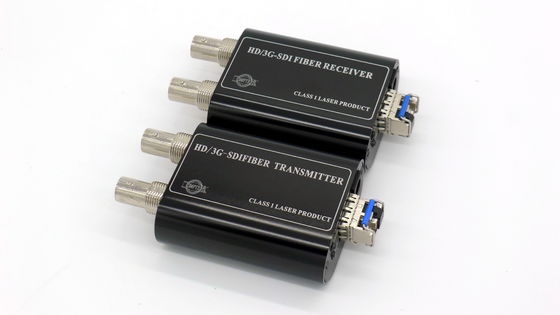

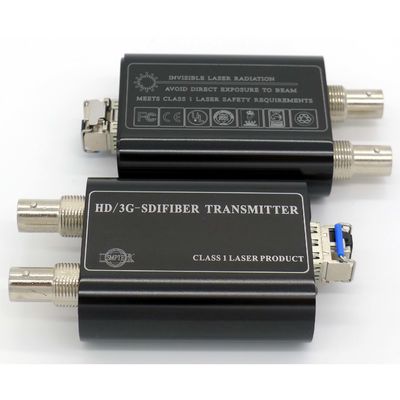

3जी-एसडीआई टू फाइबर एक्सटेंडर प्रसारण या निगरानी अनुप्रयोगों के लिए एक आदर्श और आर्थिक समाधान है।यह एक HD-SDI विद्युत इनपुट प्राप्त करता है, विद्युत SDI सिग्नल को एकल मोड ऑप्टिक SDI सिग्नल में पूरी तरह से परिवर्तित करता है।यह SDTV (143-540Mbps), HDTV (1.485Gbps) और HDTV (3Gbps, 1080p60) की ट्रांसमिशन इमेज को सपोर्ट करता है।
ट्रांसमीटर और रिसीवर दोनों ही इनपुट यूनिट पर इक्वलाइजिंग और रीक्लॉकिंग प्रदान करते हैं ताकि लगातार गुणवत्ता के लिए सिग्नल का पुनर्निर्माण किया जा सके।इसके अलावा, बियॉन्डोप्टो उन्नत फाइबर प्रौद्योगिकी के साथ, वीएसडीआई अपने पूर्ण संचरण को साबित करने के लिए आसानी से पैथोलॉजिकल पैटर्न पारित कर सकता है।
एचडी-एसडीआई ऑप्टिकल ट्रांसीवर, समर्पित सुरक्षा एचडी एसडीआई मॉनिटर, हाई-डेफिनिशन कॉन्फ्रेंस सिस्टम, 1080 पी (25 हर्ट्ज, 30 हर्ट्ज, 50 हर्ट्ज, 60 हर्ट्ज) / 1080 आई / 720 पी का समर्थन करता है।रेडियो, फिल्म और टेलीविजन उद्योग के लिए एचडी एसडीआई ऑप्टिकल ट्रांसीवर उत्पाद ग्राहक विकास उपयोग से परे, टेलीविजन स्टूडियो में जल्द से जल्द आवेदन, लाइव रेडियो पर ब्रह्मांड, और बाद में एसडीआई एचडी निगरानी क्षेत्र में विस्तारित किया गया।
· ऑप्टिक फाइबर पर डिजिटल वीडियो सिग्नल का 1 चैनल वीडियो और ऑडियो प्रसारण
· पैथोलॉजिकल पैटर्न को संभालता है
· स्वचालित केबल समीकरण संकेत अखंडता सुनिश्चित करने के लिए
· स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
समर्थन संकेत प्रकार: 270Mbit/s से 3Gbit/s SMPTE 424M, SMPTE 292M और SMPTE 259M मानकों के अनुसार
· लंबी संचरण क्षमता कम से कम 10 किमी (6.2 मील), 80 किमी तक
· औद्योगिक अनुप्रयोग के लिए टर्मिनल ब्लॉक पावर इनपुट
· हॉट स्वैपिंग और हॉट प्लगिंग का समर्थन करता है
सिंप्लेक्स एलसी/पीसी सिंगल मोड ऑप्टिकल कनेक्शन
HD-SDI से फाइबर कनवर्टर विशिष्ट अनुप्रयोग:
एचडी-एसडीआई मॉनिटर सिस्टम;
पशु, फिल्मांकन;
ऑप्टिकल फाइबर ट्रांसमिशन पर लाइव;
टीवी रिमोट स्टूडियो;
सैन्य और सार्वजनिक सुरक्षा कमान और नियंत्रण
एसडीआई टू फाइबर मल्टीप्लेक्सर्स निगरानी प्रणाली के एचडी एसडीआई आवश्यक संचरण उपकरण हैं, एसएमपीटीई मानक एसडीआई ऑप्टिकल ट्रांसीवर की पहचान कैसे करें, जो इतने सारे उपयोगकर्ताओं के साथ भ्रमित है, यह सत्यापित करने के लिए एसडीआई पैथोलॉजिकल कोड टेस्ट के माध्यम से हो सकता है।संचरण दर संकेत विनिर्देश उपलब्ध होने पर HD-SDI ऑप्टिकल ट्रांसीवर के विशेषता अंतर को अनिच्छा से स्थानांतरित करें, लेकिन जब अनियमित दर संकेत संचरण की समस्या तुरंत परिलक्षित होती है, 1.5 G दर (720 p या 1080 I उपयोग) के तहत कम, 3 G के तहत संभाव्यता की समस्या दर (1080) पी आवेदन समस्याओं की संभावना अधिक है, उच्च परिभाषा वीडियो प्रसारण के लिए मुख्य प्रदर्शन कभी-कभी स्प्लैश स्क्रीन, ब्लैक स्क्रीन, ब्लू स्क्रीन की प्रक्रिया में दिखाई देता है, छवियां निरंतर चिकनी प्लेबैक की गारंटी नहीं दे सकती हैं, इन समस्याओं का कारण मूल रूप से दो हैं : सबसे पहले, एचडी-एसडीआई ऑप्टिकल ट्रांसीवर योजना को अपनाने के लिए परिपक्व या डिज़ाइन दोष नहीं है, इस कारण अल्पसंख्यक;दूसरा, लागत कारक, बाजार में अधिकांश एचडी-एसडीआई ऑप्टिकल ट्रांसीवर सामान्य एसएफपी ऑप्टिकल मॉड्यूल का उपयोग करते हैं, जो एचडी-एसडीआई विशेष वीडियो ऑप्टिकल ट्रांसीवर एसएफपी ऑप्टिकल मॉड्यूल के बजाय 1.25 जी और 1.25 जी दर डिजिटल एसएफपी ऑप्टिकल मॉड्यूल का उपयोग करता है। इतना अपरिहार्य जब अनियमित बड़ी त्रुटि की संचरण दर।ऑप्टिकल ट्रान्सीवर के एचडी-एसडीआई आवेदन क्षेत्र में उच्च तस्वीर की गुणवत्ता की आवश्यकताएं हैं, प्राकृतिक असहिष्णु, तस्वीर चिकनी नहीं है, इसलिए एचडी-एसडीआई विशेष वीडियो ऑप्टिकल ट्रान्सीवर एसएफपी ऑप्टिकल मॉड्यूल को अपनाना चाहिए, यह सुनिश्चित करने के लिए कि बिना प्रक्रिया में उच्च परिभाषा छवि संचरण स्प्लैश स्क्रीन, ब्लैक स्क्रीन, ब्लू स्क्रीन जैसी घटना।
विनिर्देश
ओपिटकल:
|
वेवलेंथ |
1310 एनएम और 1470 एनएम ~ 1610 एनएम |
|
निर्गमन शक्ति |
-9~-3dBm / -3~+2dBm |
|
ऑप्टिक फाइबर |
50/125u मल्टीमोड, 62.5/125u मल्टीमोड, 9/125u सिंगल मोड |
|
आरएक्स संवेदनशीलता |
-18dBm |
|
ऑप्टिकल कनेक्टर |
एलसी / पीसी (वैकल्पिक) |
|
दूरी |
0~500M (MM) / 0~80KM (SM) |
वीडियो:
|
एसडीआई इनपुट |
||
|
सिग्नल प्रकार एसडीआई |
एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम |
|
|
डेटा दर |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
केबल समकरण |
स्वचालित केबल EQ (बेल्डेन 1694ए केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
योजक |
बीएनसी 75 ओम |
|
|
ट्रांसमीटर चैनल की संख्या |
1 |
|
|
ट्रांसमीटर लूपआउट की संख्या |
1 |
|
|
रिसीवर आउटपुट की संख्या |
2 |
|
|
सामान्य: |
||
|
निवेश क्षमता |
5 वी डीसी या 12 वी डीसी |
|
|
बिजली की खपत (अधिकतम) |
ट्रांसमीटर: 1.8W रिसीवर: 1.5W |
|
|
परिचालन तापमान |
0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस |
|
|
भंडारण तापमान |
-10 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
|
|
वर्तमान आर्द्रता |
0 ~ 95% (गैर संघनक) |
|
|
कुल भार |
210 ग्राम / जोड़ी (बिजली की आपूर्ति 440 ग्राम / जोड़ी के साथ) |
|
|
केस सामग्री |
अल्युमीनियम |
|
