उत्पाद विवरण:
|
| टाइप: | ईएफपी | प्रयोग करना: | एफटीटीएक्स |
|---|---|---|---|
| गारंटी: | 3 वर्ष | ब्रैंड: | overopto |
| फाइबर की संख्या: | 1. |
आवेदन:
टेलीविजन स्टूडियो, मोबाइल स्टूडियो
ईएफपी इलेक्ट्रॉनिक फील्ड प्रोडक्शन, प्रमुख खेल आयोजनों और बड़े समारोहों का सीधा प्रसारण होता है
ENG कैमरा (आउटडोर फोटो कैमकोर्डर) को EFP कैमरे में अपग्रेड किया गया।
विशेष विवरण:
सामान्य सूचकांक
| कार्य अस्थायी | -25 डिग्री सेल्सियस से 55 डिग्री सेल्सियस |
| भंडारण अस्थायी | -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
| नमी | 0 ~ 95% (गैर संघनक) |
| कैमरा ऑप्टिक एडेप्टर | |
| निवेश क्षमता | लेमो द्वारा |
| बिजली की खपत | <10W |
| कुल भार | 1.5 किलो |
| उपस्थिति का आकार | 188 मिमी * 116 मिमी * 45 मिमी (वी-माउंट / ए-माउंट) |
| ऑप्टिक बेस स्टेशन | |
| निवेश क्षमता | एसी 90 ~ 240 वी |
| बिजली की खपत | <10W |
| कुल भार | 4.5 किग्रा |
| उपस्थिति का आकार | 19 ”1U मानक रैक माउंट |
ऑप्टिकल:
| वेवलेंथ | 1310 एनएम / 1550 एनएम / सीडब्ल्यूडीएम |
| निर्गमन शक्ति | -6~-1dBm |
| आरएक्स संवेदनशीलता | <-18dBm |
| संचरण दूरी | ऑप्टो-इलेक्ट्रॉनिक हाइब्रिड केबल 300+मी |
| ऑप्टिकल कनेक्टर | लेमो |
एसडीआई इनपुट/आउटपुट:
| संकेत प्रारूप | एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम |
| डेटा गति | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| केबल समकरण |
स्वचालित केबल EQ (बेल्डेन 1694ए केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| एसडीआई इंटरफ़ेस | बीएनसी 75 ओम |
इंटरकॉम:
| कैमरा ऑप्टिक एडेप्टर | |
| इंटरफेस | 5 पिन एक्सएलआर (महिला) |
| माइक्रोफ़ोन | म्यूट और प्री-एम्प्स के साथ माइक इनपुट |
| हेड फोन्स | वॉल्यूम ऊपर या नीचे के साथ |
| पीजीएम ऑडियो | वॉल्यूम ऊपर या नीचे के साथ बैलेंस्ड लाइन लेवल ऑडियो आउट |
टैली:
| कैमरा ऑप्टिक एडेप्टर | |
| इंटरफेस | 3 पिन मिनी एक्सएलआर |
| उत्पादन | एलईडी+/- |
| ऑप्टिक बेस स्टेशन | |
| इंटरफेस | DB25(पुरुष) |
दूर:
| कैमरा ऑप्टिक एडेप्टर | |
| इंटरफेस | आरजे 45 |
| जानकारी | 10/100 एम ईथरनेट |
| ऑप्टिक बेस स्टेशन | |
| इंटरफेस | आरजे 45 |
| जानकारी | 10/100 एम ईथरनेट |
कार्य विवरण:

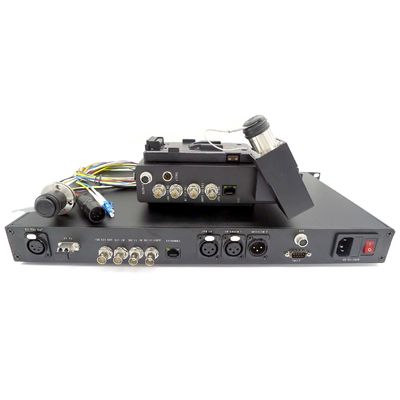

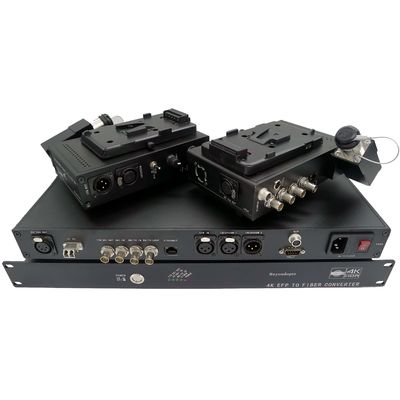

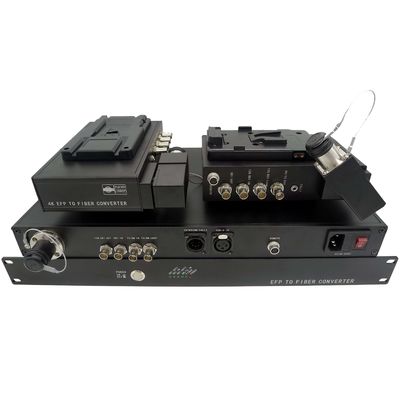

फाइबर ऑप्टिक कनवर्टर (ट्रांसमीटर)
ए-कैमरा एंड पर लॉक
फाइबर: रिसीवर की ओर से संचालित लेमो हाइब्रिड केबल द्वारा,
2x 3G/HD-SDI इनपुट, 1 SDI आउटपुट,
1x सीवीबीएस वीडियो आउटपुट (जेनलॉक),
1x इंटरकॉम (हेडसेट, माइक इनपुट, nbalanced लाइन लेवल ऑडियो आउटपुट, 5-पिन फीमेल XLR)
1x पीजीएम ऑडियो आउटपुट
1x रिमोट (10/100M ईथरनेट)
1x टैली आउटपुट
12V आउटपुट के लिए 1 x 4Pin XLR
कोई पावर बॉटन नहीं
फाइबर ऑप्टिक कनवर्टर (रिसीवर)
आधार सिरे पर 1x 19" 1U रैक माउंट
फाइबर: लेमो हाइब्रिड केबल
3x 3G/HD-SDI आउटपुट (जुड़वां SDI 1 आउट, सिंगल SDI 2 OUT) और 1CH 3G/ HDSDI इनपुट
1x सीवीबीएस वीडियो इनपुट (जेनलॉक), 1 वीडियो लूप;
1x बीड़ी असंतुलित लाइन लेवल ऑडियो, 1xPGM ऑडियो इनपुट (1xDB25कनेक्टर),
1x रिमोट (10/100M ईथरनेट)
1x टैली इनपुट

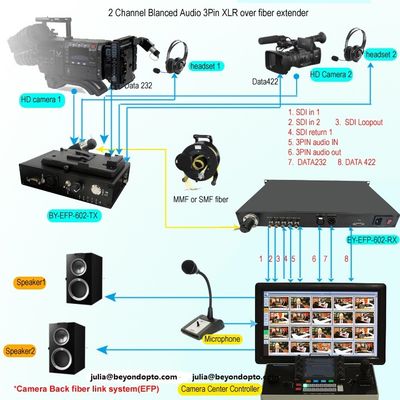

पैनल आरेख:
