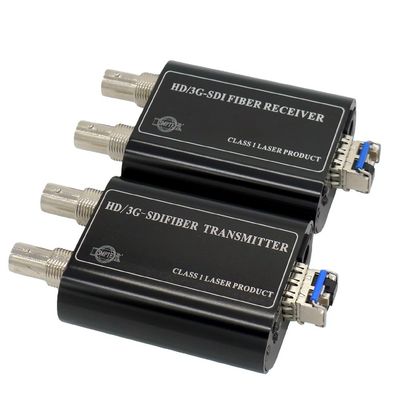

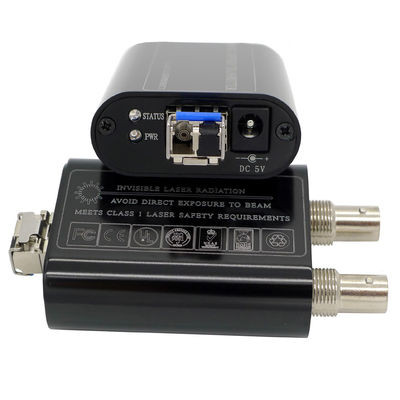

फाइबर कन्वर्टर के लिए 3G SDI, फाइबर एक्सटेंडर पर HD-SDI, ऑप्टिक के लिए 1080P SDI सिग्नल, SMPTE 424M का अनुपालन करता है

विशेषताएं:

1) छोटा आकार 63 x 52 x 22 मिमी और एचडी कैमरे के पीछे स्थापित करना आसान है
2) 10 किमी से अधिक एसएमएफ फाइबर या एमएमएफ पर 500 मीटर और 1 चैनल लूपआउट पर 1 चैनल 3 जी एसडीआई (ट्रांसमीटर से रिसीवर तक)
3) सभी पैथोलॉजिकल पैटर्न को संभालता है;SFP मॉड्यूल के साथ SMPTE 424M 292M 259M मानक और DVB-ASI का अनुपालन करें
4) ऑटोमैटिक रीक्लॉकिंग 270Mbit/s-1.48Gbit/s-2.97Gbit/s, 1080 p (25 hz, 30 hz, 50hz, 60hz) / 1080 I / 720P को सपोर्ट करता है
5. 1 सिंगल मोड फाइबर पर ट्रांसमिशन असम्पीडित सिग्नल

आइटम खोजें: 3G-SDI ओवर फाइबर एक्सटेंडर 3G-SDI फाइबर एक्सटेंडर 3G-SDI फाइबर ऑप्टिक एक्सटेंडर 3G-SDI ओवर फाइबर 3G/HD/SD-SDI ओवर फाइबर HD sdi ओवर फाइबर
ऑप्टिक 3G HD-SDI ओवर फाइबर ऑप्टिक ट्रांसमीटर और रिसीवर HD sdi ओवर फाइबर मिनी एक्सटेंडर

विवरण:

BY-SDI-269 प्रसारण अनुप्रयोगों के लिए एक आदर्श और आर्थिक समाधान है।यह एक HD-SDI विद्युत इनपुट प्राप्त करता है, विद्युत SDI सिग्नल को एकल में पूरी तरह से परिवर्तित करता है
मोड ऑप्टिक एसडीआई सिग्नल।
यह SDTV (143-540Mbps), HDTV (1.485Gbps) और HDTV (3Gbps, 1080p60) की ट्रांसमिशन इमेज को सपोर्ट करता है।

ट्रांसमीटर और रिसीवर दोनों ही इनपुट यूनिट पर इक्वलाइजिंग और रीक्लॉकिंग प्रदान करते हैं ताकि लगातार गुणवत्ता के लिए सिग्नल का पुनर्निर्माण किया जा सके।यह आसानी से गुजर सकता है
पैथोलॉजिकल पैटर्न।

ओपिटकल:
वेवलेंथ: 1310 एनएम
आउटपुट पावर: -9~-3dBm
ऑप्टिक फाइबर: 9/125u सिंगल मोड
आरएक्स संवेदनशीलता: -18dBm
ऑप्टिकल कनेक्टर: 1 एक्स एलसी / पीसी
दूरी: 0~500 मीटर (मल्टीमोड फाइबर) या 10 किमी (SMF)
वीडियो:
एसडीआई इनपुट
सिग्नल प्रकार एसडीआई: एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम
डेटा दरें: 270Mbit/s - 1.48Gbit/s - 3Gbit/s
केबल समकरण: स्वचालित केबल EQ (बेल्डेन 1694A केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/sकनेक्टर: BNC 75 Ohm
ट्रांसमीटर चैनल की संख्या: 1
ट्रांसमीटर लूपआउट की संख्या: 1
रिसीवर आउटपुट की संख्या: 2
सामान्य:
इनपुट पावर: 12 वी डीसी
बिजली की खपत (अधिकतम): ट्रांसमीटर: 1.8W रिसीवर: 1.5W
ऑपरेटिंग तापमान: 0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस
भंडारण तापमान: -10 डिग्री सेल्सियस से 70 डिग्री सेल्सियस
ऑपरेटिंग आर्द्रता: 0 ~ 95% (गैर संघनक)
शुद्ध वजन: 210 ग्राम / जोड़ी (बिजली की आपूर्ति 440 ग्राम / जोड़ी के साथ)
संलग्नक सामग्री: एल्यूमीनियम

संबंध

आयाम:

कंपनी प्रोफाइल:

हम चीन में अग्रणी पेशेवर डिजाइनर/निर्माता हैं

हमारे उत्पाद और समाधान उच्च-परिभाषा वीडियो, ऑडियो, डेटा, ईथरनेट, संपर्क बंद करने, यूएसबी और अन्य फाइबर ऑप्टिक्स पर केंद्रित हैं।प्रमुख उत्पाद हैं SD / HD / 3G / 12G-SDI ऑप्टिकल ट्रांसमिशन उपकरण (EFP / ENG / ESP कैमरों के लिए, ऑप्टिकल ट्रांसमिशन SDI / TALLY / रिमोट कंट्रोल / इंटरकॉम / रिटर्न वीडियो / TC / Genlock / PGM / ईथरनेट आदि। और Lemo कैमरे के लिए SMPTE311/304 3K.93C रिमोट पावर), USB1.1 / 2.0 / USB3.0 फाइबर एक्सटेंडर, 4K HDMI से फाइबर, KVM (HDMI + USB माउस और कीबोर्ड) से फाइबर, ऑडियो को फाइबर में संतुलित करना, संपर्क बंद करना / डेटा / ईथरनेट फाइबर।हम प्रदान कर सकते हैंकम नेतृत्व समय के साथ अनुकूलित उत्पादों।
