ऑप्टिक फाइबर पर 12G-SDI, 4K-SDI ऑप्टिक कन्वर्टर, 10 किमी SM फाइबर पर 1 Ch अल्ट्रा HD सिग्नल, SMPTE ST-2082 का अनुपालन करता है,

परिचय:

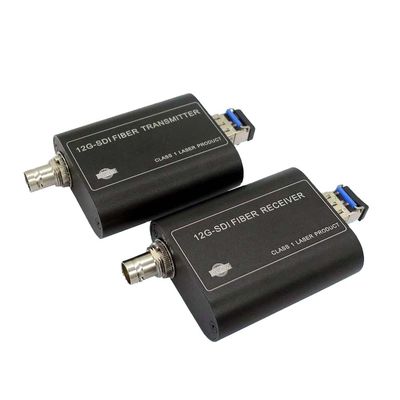

BY-SDI-426 एक ब्रॉडकास्ट-क्वालिटी कन्वर्टर/एक्सटेंडर है जो एम्बेडेड ऑडियो के साथ सिंगलमोड फाइबर पर 6.2 मील तक 12G/6G/3G/HD/SD-SDI भेजता है।
12G SDI SFP के साथ BY-SDI-426 ओवर फाइबर एक्सटेंडर तत्काल फाइबर कनेक्टिविटी प्रदान करता है।वीडियो उत्पादन और संपादन में पेशेवर प्रसारण उपयोग के लिए डिज़ाइन किया गया,
इस ट्रांसमिशन सिस्टम में ऑटोमैटिक इक्वलाइज़िंग और रीक्लॉकिंग और ट्रांसमीटर पर एक एसडीआई लूप आउट है।

BY-SDI-426 12G-SDI से 12G ऑप्टिकल फाइबर कन्वर्टर ट्रांसमिट SD, HD, और Ultra HD प्रारूप 2160p60 तक ऑप्टिकल फाइबर से अधिक समाक्षीय केबल पर SDI से परिवर्तित होता है।व्यापक वोल्टेज इनपुट, और न्यूनतम बिजली की खपत एकीकरण में आसानी और बैरल कनेक्टर को जगह में लॉक करने की क्षमता की अनुमति देती है।यह छोटा और हल्का मॉड्यूल
विशेषताएं रग्ड पाउडर कोटेड एल्युमीनियम कंस्ट्रक्शन.

विशेष विवरण:
एसडीआई इनपुट/आउटपुट:
सिग्नल प्रारूप: SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082, DVB-ASI
डेटा दर: 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s

वीडियो फार्मेट:
4के/यूएचडी 2160पी 23.98/24/25/29.97/30/48/50/59.94/60
2के/एचडी 1080पी 23.98/24/25/29.97/30/48/50/59.94/60
1080आई 50/59.94/60
1080पीएसएफ़ 23.98/24/25/29.97/30
720पी 23.98/24/25/29.97/30/48/50/59.94/60

केबल समानता:
स्वचालित केबल EQ (बेल्डेन 1694ए केबल)
11.88 जीबीपीएस पर 75 मीटर (4Kp60 UHD)
5.94 जीबीपीएस (यूएचडी) पर 120 मीटर
200 मीटर 2.97 जीबीपीएस (एफएचडी) पर
1.485 जीबीपीएस (एचडी) पर 280 मीटर
270 एमबीपीएस (एसडी) पर 600 मीटर

एसडीआई इंटरफेस: बीएनसी 75 ओहम
फाइबर इंटरफेस: 1 एक्स एलसी / पीसी
ट्रांसमीटर चैनल की संख्या: 1
ट्रांसमीटर तरंग दैर्ध्य: 1310 एनएम
ट्रांसमीटर आउटपुट पावर: -6 ~ -1dBm
रिसीवर आउटपुट की संख्या: 1
रिसीवर संवेदनशीलता: -14.4dBm~-1dBm
सामान्य सूचकांक:
इनपुट पावर: डीसी 5 वी या 12 वी
बिजली की खपत: कम 3W
कार्य तापमान: -20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस
भंडारण तापमान: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस
आर्द्रता: 0 ~ 95% (गैर संघनक)
आकार: 63 x 52 x 22 मिमी
मामले की सामग्री: एल्यूमीनियम
शुद्ध वजन: 210 ग्राम / जोड़ी (बिजली की आपूर्ति 440 ग्राम / जोड़ी के साथ)

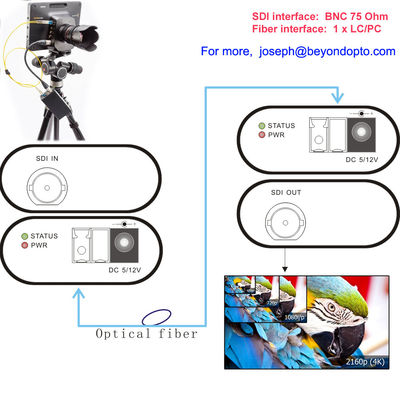

संबंध

कंपनी प्रोफाइल:

हम चीन में अग्रणी पेशेवर डिजाइनर/निर्माता हैं

हमारे उत्पाद और समाधान उच्च-परिभाषा वीडियो, ऑडियो, डेटा, ईथरनेट, संपर्क बंद करने, यूएसबी और अन्य फाइबर ऑप्टिक्स पर केंद्रित हैं।प्रमुख उत्पाद हैं SD / HD / 3G / 12G-SDI ऑप्टिकल ट्रांसमिशन उपकरण (EFP / ENG / ESP कैमरों के लिए, ऑप्टिकल ट्रांसमिशन SDI / TALLY / रिमोट कंट्रोल / इंटरकॉम / रिटर्न वीडियो / TC / Genlock / PGM / ईथरनेट आदि। और Lemo कैमरे के लिए SMPTE311/304 3K.93C रिमोट पावर), USB1.1 / 2.0 / USB3.0 फाइबर एक्सटेंडर, 4K HDMI से फाइबर, KVM (HDMI + USB माउस और कीबोर्ड) से फाइबर, ऑडियो को फाइबर में संतुलित करना, संपर्क बंद करना / डेटा / ईथरनेट फाइबर।हम प्रदान कर सकते हैंकम नेतृत्व समय के साथ अनुकूलित उत्पादों।
