उत्पाद विवरण:
|
| Type: | EFP to fiber converter | उपयोग: | वीडियो शूटिंग प्रतियोगिता कार्यक्रम रिकॉर्डिंग, फिल्म निर्माण |
|---|---|---|---|
| गारंटी: | 3 वर्ष | फाइबर की संख्या: | 1. |
| प्रमुखता देना: | BY-EFP-SDI-01 OB वैन फाइबर कैमरा सिस्टम,BY-EFP-SDI-01 कैमरामैन फाइबर कैमरा सिस्टम,कैमरामैन फाइबर कैमरा सिस्टम BY-EFP-SDI-01 |
||
3GSDI, इंटरकॉम, रिमोट, टैली के साथ कैमरामैन और OB वैन EFP फाइबर लिंक, फाइबर ऑप्टिकल मल्टीप्लेक्सर के लिए वीडियो लौटाएं

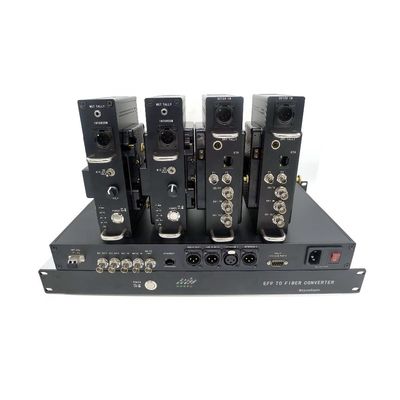

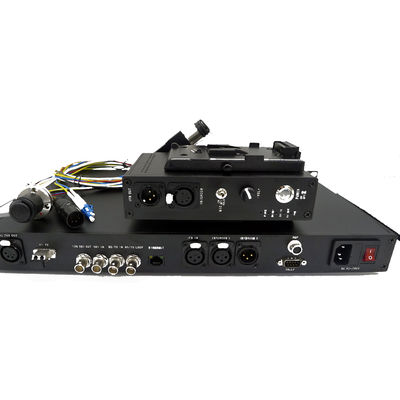

SONY HDW-750 के लिए फ़ाइबर में 4 ch EFP 4 कैमरा ऑप्टिक एडेप्टर और ए शामिल हैं ऑप्टिक बेस स्टेशन(4 चैनल)।सिस्टम Sony HDW-730 या HDW-750 सीरीज़ कैमरे से 3G/HD-SDI सिग्नल को बेस स्टेशन, रिवर्स वीडियो (SDI या CVBS), रिमोट कंट्रोल डेटा (SONY का 8 पिन इंटरफ़ेस, कनेक्ट Sony RCU/RCP RM) तक पहुंचाता है -B150, RM-B170, RM-B750), इंटरकॉम (कैमरा एंड को प्रोफेशनल 4-पिन या 5-पिन XLR हेडसेट से जोड़ा जा सकता है, OB एंड को Clearcom या RTS, आदि इंटरकॉम मेन स्टेशन से जोड़ा जा सकता है), टैली (1 या 2 रंग वैकल्पिक है)।जेनलॉक सिग्नल, ब्लैकबर्स्ट/ट्राईलेवल सिंक या टाइम कोड वैकल्पिक है।सिस्टम मल्टी-कैमरा 3G/HD-SDI उत्पादन के लिए आवश्यक सभी संकेतों को SM / MM सामरिक या SMPTE हाइब्रिड फाइबर केबल पर रखता है, किसी भी स्टूडियो या दूरस्थ उत्पादन पर मजबूत, परेशानी मुक्त कनेक्टिविटी सुनिश्चित करता है।
विशेषताएँ
विशेष विवरण:
सामान्य सूचकांक
|
कार्य अस्थायी |
-25 डिग्री सेल्सियस से 55 डिग्री सेल्सियस |
|
भंडारण अस्थायी |
-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
|
नमी |
0 ~ 95% (गैर संघनक) |
|
कैमरा ऑप्टिक एडेप्टर |
|
|
इनपुट शक्ति |
डीसी 11 ~ 19 वी |
|
बिजली की खपत |
<8W |
|
शुद्ध वजन |
1 किलोग्राम |
|
उपस्थिति का आकार |
188 मिमी * 116 मिमी * 45 मिमी (वी-माउंट / ए-माउंट के बिना) |
|
ऑप्टिक बेस स्टेशन |
|
|
इनपुट शक्ति |
एसी 90 ~ 240 वी |
|
बिजली की खपत |
<20W |
|
शुद्ध वजन |
3 किलो |
|
उपस्थिति का आकार |
19 ”1U मानक रैक माउंट |
ऑप्टिकल:
|
वेवलेंथ |
1310 एनएम / 1550 एनएम / सीडब्ल्यूडीएम |
|
बिजली उत्पादन |
-6~-1dBm |
|
आरएक्स संवेदनशीलता |
<-18dBm |
|
संचरण दूरी |
एसएम फाइबर 10+ किमी, एमएम फाइबर 300 मीटर |
|
ऑप्टिकल कनेक्टर |
दुल एलसी /एफसी/एसटी/एससी/लेमो 3के.93सी/न्यूट्रिक ऑप्टिकलकॉन डुओ |
एसडीआई इनपुट/आउटपुट:
|
संकेत प्रारूप |
एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम |
|
आधार - सामग्री दर |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
केबल समकरण |
स्वचालित केबल EQ (बेल्डेन 1694ए केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
एसडीआई इंटरफ़ेस |
बीएनसी 75 ओम |
इंटरकॉम:
|
कैमरा ऑप्टिक एडेप्टर |
|
|
इंटरफेस |
4 पिन एक्सएलआर (पुरुष) / 5 पिन एक्सएलआर (महिला) |
|
माइक्रोफ़ोन |
म्यूट और प्री-एम्प्स के साथ माइक इनपुट |
|
हेड फोन्स |
एम्पलीफायर और वॉल्यूम ऊपर या नीचे के साथ |
|
ऑप्टिक बेस स्टेशन |
|
|
इंटरफेस |
3pin XLR महिला/पुरुष: Clearcom या RTS इंटरकॉम मुख्य स्टेशन के लिए पार्टी लाइन ऑडियो DB9(पुरुष): लाइन लेवल ऑडियो इनपुट और आउटपुट |
टैली:
|
कैमरा ऑप्टिक एडेप्टर |
|
|
इंटरफेस |
4pin एयर हेड या 3pin मिनी XLR |
|
उत्पादन |
ड्राई कॉन्टैक्ट क्लोजर या वेट एलईडी+/- |
|
ऑन: शॉर्ट या एलईडी ऑन बंद: खुला या एलईडी बंद |
|
|
ऑप्टिक बेस स्टेशन |
|
|
इंटरफेस |
DB9(पुरुष) |
|
इनपुट |
ड्राई कॉन्टैक्ट क्लोजर या टीटीएल चालू: जीएनडी या टीटीएल कम के लिए छोटा बंद: खुला या टीटीएल उच्च |
दूर:
|
कैमरा ऑप्टिक एडेप्टर |
|
|
इंटरफेस |
सोनी का 8 पिन या पैनासोनिक का 10 पिन इंटरफेस |
|
आंकड़े |
RS422 /RS232/RS485 |
|
ऑप्टिक बेस स्टेशन |
|
|
इंटरफेस |
सोनी का 8 पिन या पैनासोनिक का 10 पिन इंटरफेस |
|
आंकड़े |
RS422 /RS232/RS485 |
