एसएमपीटीई हाइब्रिड फाइबर केबल पर एसडी फॉरवर्ड और रिटर्न/डेटा 422/485/इंटरकॉम/लाइन लेवल ऑडियो के साथ 3जी फाइबर कैमरा सिस्टम

SMPTE हाइब्रिड फाइबर केबल पर SD फॉरवर्ड और रिटर्न/डेटा 422/485/इंटरकॉम/लाइन लेवल ऑडियो के साथ फाइबर ऑप्टिक कैमरा सिस्टम

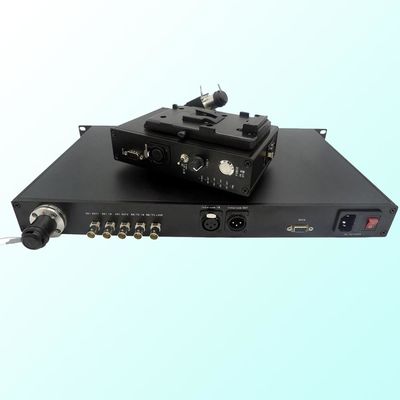

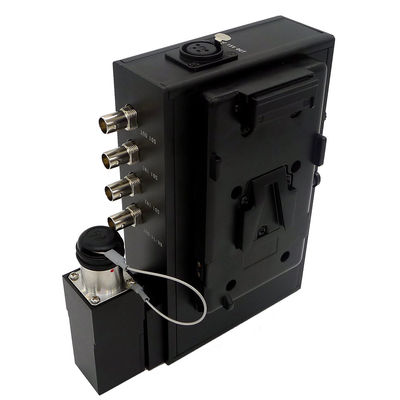

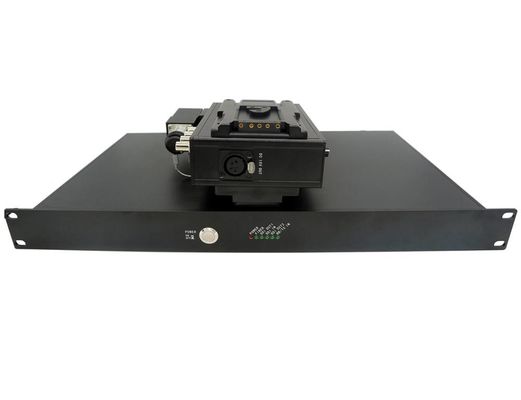

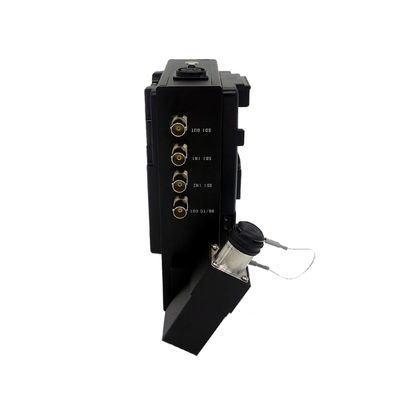

BY-EFP-602 फाइबर ऑप्टिकल कैमरा सिस्टम एक छोटा रूप कारक प्रसारण ट्रांसमीटर है।यह वीडियो, ऑडियो, डेटा और पावर को एक सिंगल फील्ड एसएमपीटीई हाइब्रिड फाइबर केबल पर प्रसारित करता है। बेस और कैमरा यूनिट में लागू उच्चतम गुणवत्ता वाली बिजली आपूर्ति के कारण लंबी केबल दूरी हासिल की जा सकती है।

BY-EFP-602 फाइबर ऑप्टिकल कैमरा सिस्टम को विशेष रूप से दो 3G HD-SDI वीडियो सिग्नल आउटपुट करने वाले हाईस्पीड कैमरा सिस्टम के लिए डिज़ाइन किया गया है, यह अन्य सभी पेशेवर प्रसारण अनुप्रयोगों में उत्कृष्ट प्रदर्शन करता है।हम सभी आवश्यक संकेतों को प्रसारित करने के लिए अनुकूलित समाधान प्रदान करते हैं।

विशेषताएं:
- एक एकल एसएमपीटीई हाइब्रिड फाइबर केबल पर बिजली सहित सभी सिग्नल ट्रांसमिशन
- कैमरे पर 15V डीसी पावर आउटलेट
- लंबी दूरी
- कैमरा से बेस तक दो 3G असम्पीडित HD-SDI सिग्नल
- एक 3G असम्पीडित HD-SDI सिग्नल (रिटर्न सिग्नल)
- दो द्वि-दिशात्मक डेटा सिग्नल लाइनें
- दो ऑडियो लाइन्स (लाइन लेवल)
- अनुरोध पर अधिक या कम संकेतों के साथ अनुकूलित समाधान

-सभी इनपुट और आउटपुट के लिए उद्योग-मानक कनेक्टर;

- एलईडी संकेतक;

नोट 1.कुछ कार्यों को जोड़ें या हटाएं, कृपया नीचे दी गई ऑर्डरिंग जानकारी की जांच करें

पैरामीटर्स:

दूरी: 10 किलोमीटर (SMF) या 300 मीटर (MMF)
फाइबर प्रकार: 62.5/125um एमएमएफ, 50/125um एमएमएफ, 9/125μm एसएमएफ
फाइबर कनेक्टर:एसएमपीटीई हाइब्रिड फाइबर कनेक्टर
एसडीआई कनेक्टर: बीएनसी
3जी एसडीआई प्रारूप:
1) सभी इनपुट और आउटपुट समान और फिर से क्लॉक किए गए हैं
2) सभी पैथोलॉजिकल पैटर्न पास करें
3)SMPTE424M/292/259 और DVB-ASI अनुपालन
4) एम्बेडेड ऑडियो और डेटा सिग्नल का समर्थन करता है
5) SD-SDI और HD-SDI और 3G-SDI को सपोर्ट करता है, 270Mbps और 1.485Gbps और 2.97Gbps SDI वीडियो को सपोर्ट करता है

Rx (CCU) का आयाम: 19" 1U रैक माउंट (480 x 250 x 50 मिमी)
सकल डब्ल्यू: 10 किग्रा
आरएक्स की बिजली आपूर्ति: एसी 85-260 वी / 50 हर्ट्ज
कार्य तापमान: 0 ℃ ~ + 85 ℃;
सापेक्ष आर्द्रता: 0 ~ 95%

आवेदन:
टेलीविजन स्टूडियो, मोबाइल स्टूडियो
ईएफपी इलेक्ट्रॉनिक फील्ड प्रोडक्शन, प्रमुख खेल आयोजनों और बड़े समारोहों का सीधा प्रसारण होता है
ENG कैमरा (आउटडोर फोटो कैमकोर्डर) को EFP कैमरे में अपग्रेड किया गया।
ओबी वैन

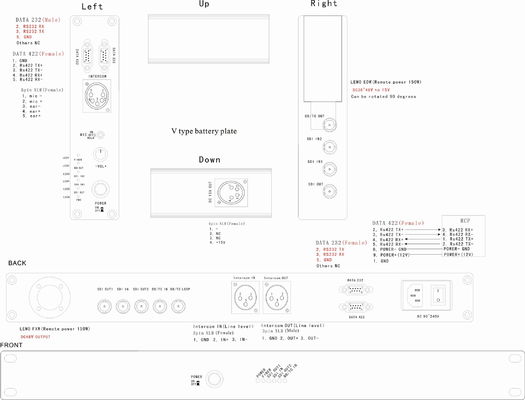

पैनल और इंटरफेस:(कृपया शीर्षक के साथ उसी तस्वीर को बड़ा करें)

समारोह चयन और पैरामीटर्स:

कंपनी प्रोफाइल:

हम चीन में अग्रणी पेशेवर डिजाइनर/निर्माता हैं

हमारे उत्पाद और समाधान उच्च-परिभाषा वीडियो, ऑडियो, डेटा, ईथरनेट, संपर्क बंद करने, यूएसबी और अन्य फाइबर ऑप्टिक्स पर केंद्रित हैं।प्रमुख उत्पाद हैं SD / HD / 3G / 12G-SDI ऑप्टिकल ट्रांसमिशन उपकरण (EFP / ENG / ESP कैमरों के लिए, ऑप्टिकल ट्रांसमिशन SDI / TALLY / रिमोट कंट्रोल / इंटरकॉम / रिटर्न वीडियो / TC / Genlock / PGM / ईथरनेट आदि। और Lemo कैमरे के लिए SMPTE311/304 3K.93C रिमोट पावर), USB1.1 / 2.0 / USB3.0 फाइबर एक्सटेंडर, 4K HDMI से फाइबर, KVM (HDMI + USB माउस और कीबोर्ड) से फाइबर, ऑडियो को फाइबर में संतुलित करना, संपर्क बंद करना / डेटा / ईथरनेट फाइबर।हम प्रदान कर सकते हैंकम नेतृत्व समय के साथ अनुकूलित उत्पादों।
