उत्पाद विवरण:
|
| प्रकार: | EFP फाइबर कनवर्टर करने के लिए | उपयोग: | विडियो बनाना |
|---|---|---|---|
| फाइबर की संख्या: | 1. | संचरण दूरी: | 20/40/60/80/किमी |
| प्रमुखता देना: | फाइबर कैमरा सिस्टम ITC-100,ITC-100 4 पोर्ट डेटावीडियो फाइबर कैमरा सिस्टम,ITC-100 OB ट्रक फाइबर cctv कैमरा |
||

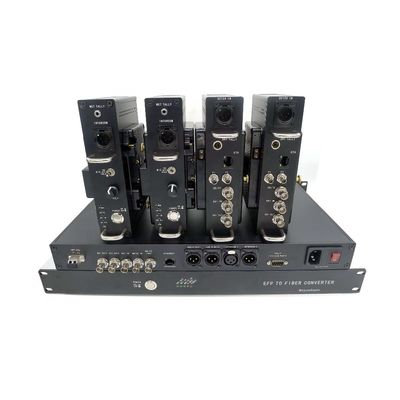

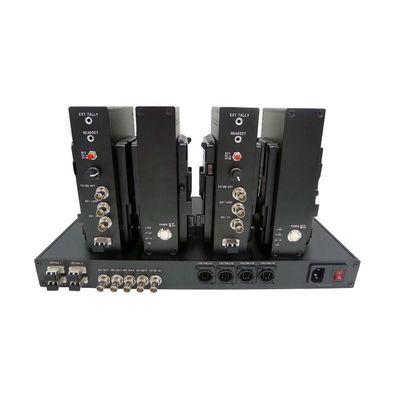

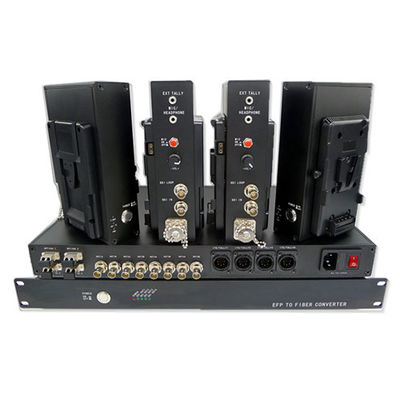

OBVAN, OB ट्रक और SNG वाहन सिस्टम में लागू फाइबर ऑप्टिक सिस्टम पर 4पोर्ट डेटावीडियो ITC-100
SDI स्टूडियो फाइबर सिस्टम को विशेष रूप से डेटावीडियो ITC-100 इंटरकॉम के लिए फाइबर से 10KM तक डिज़ाइन किया गया है, जिसमें V टाइप कैमरा फाइबर एडेप्टर और एक ऑप्टिक बेस स्टेशन के 4pcs शामिल हैं।सिस्टम कैमरे से बेस स्टेशन, 1x इंटरकॉम, 1x टैली तक 1पोर्ट 3G/HD-SDI सिग्नल ट्रांसपोर्ट करता है।सिस्टम दोहरी एलसी फाइबर केबल पर मल्टी-कैमरा 3जी/एचडी-एसडीआई उत्पादन के लिए आवश्यक सभी बुनियादी संकेतों को रखता है, किसी भी स्टूडियो या दूरस्थ उत्पादन पर मजबूत, परेशानी मुक्त कनेक्टिविटी सुनिश्चित करता है, जो आमतौर पर ओबीवीएएन, ओबी ट्रकों और में उपयोग किया जाता है। एसएनजी वाहन प्रणाली।

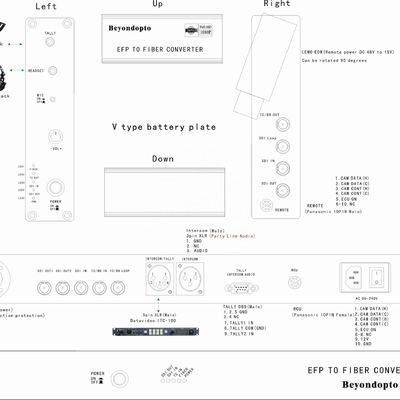

कार्य विवरण:
फाइबर ऑप्टिक कनवर्टर (ट्रांसमीटर)
कैमरा एंड पर वी-लॉक
फाइबर: सामान्य दोहरी एलसी फाइबर द्वारा,
1x 3G/HD-SDI इनपुट, 1 SDI आउटपुट,
1x इंटरकॉम (हेडसेट, माइक इनपुट, असंतुलित लाइन लेवल ऑडियो आउटपुट, 5-पिन फीमेल XLR)
1x टैली आउटपुट (3.5 मिमी)
फाइबर ऑप्टिक कनवर्टर (रिसीवर)
आधार सिरे पर 1x 19" 1U रैक माउंट
फाइबर: 4x दोहरी एकल मोड एलसी फाइबर केबल
4x डुअल 3G/HD-SDI आउटपुट
4x इंटरकॉम और 4x टैली (डेटावीडियो ITC-100, DB9 कनेक्टर का समर्थन करें)
बिजली की आपूर्ति:यह उत्पाद हैबैटरी बिजली की आपूर्ति,कैमरा फाइबर ऑप्टिक एडेप्टर (TX) कैमकॉर्डर पर फ्रंट ए या वी-आकार की गसेट प्लेट के माध्यम से लटका हुआ है, कैमरा और फाइबर ऑप्टिक एडेप्टर को बिजली की आपूर्ति के दौरान बैक हैंगिंग बैटरी;
विशेषताएं:सभी पैथोलॉजिकल पैटर्न को संभालें। सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानता। 3G/HD/SD-SDI इनपुट ऑटो पहचान, समर्थन 270Mbit/s - 2.97Gbit/s SMPTE 424M, SMPTE 292M और SMPTE 259M के अनुसार। सिंगल मोड फाइबर पर, यह अधिकतम 80KM तक 10KM ट्रांसमिशन दूरी से अधिक है। म्यूट और प्री-एम्प्स के साथ माइक इनपुट। टैली एलईडी +/- आउटपुट। वी-माउंट या ए-माउंट बैटरी प्लेट चयन योग्य। प्रविष्टि का पता लगाने की सुरक्षा के साथ रिमोट कैमरा बिजली की आपूर्ति। प्राथमिकता चयन। हाइब्रिड केबल बिजली की आपूर्ति, बैटरी चार्ज सुरक्षा के साथ
आवेदन: टेलीविजन स्टूडियो, मोबाइल स्टूडियो
ईएफपी इलेक्ट्रॉनिक फील्ड प्रोडक्शन, प्रमुख खेल आयोजनों और बड़े समारोहों का सीधा प्रसारण होता है
ENG कैमरा (आउटडोर फोटो कैमकोर्डर) को EFP कैमरे में अपग्रेड किया गया।
निर्दिष्टीकरण: सामान्य सूचकांक
| कार्य अस्थायी | -25 डिग्री सेल्सियस से 55 डिग्री सेल्सियस |
| भंडारण अस्थायी | -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
| नमी | 0 ~ 95% (गैर संघनक) |
| कैमरा ऑप्टिक एडेप्टर | |
| निवेश क्षमता | बैटरी द्वारा |
| बिजली की खपत | <10W |
| कुल भार | 1.5 किलो |
| उपस्थिति का आकार | 188 मिमी * 116 मिमी * 45 मिमी (वी-माउंट / ए-माउंट) |
| ऑप्टिक बेस स्टेशन | |
| निवेश क्षमता | एसी 90 ~ 240 वी |
| बिजली की खपत | <10W |
| कुल भार | 4.5 किग्रा |
| उपस्थिति का आकार | 19 ”1U मानक रैक माउंट |
ऑप्टिकल:
| वेवलेंथ | 1310 एनएम / 1550 एनएम / सीडब्ल्यूडीएम |
| निर्गमन शक्ति | -6~-1dBm |
| आरएक्स संवेदनशीलता | <-18dBm |
| संचरण दूरी | सिंगल मोड फाइबर पर 10 किमी |
| ऑप्टिकल कनेक्टर | एलसी / एसटी / एफसी चयन योग्य |
एसडीआई इनपुट/आउटपुट:
| संकेत प्रारूप | एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम |
| डेटा गति | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| केबल समकरण |
स्वचालित केबल EQ (बेल्डेन 1694ए केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| एसडीआई इंटरफ़ेस | बीएनसी 75 ओम |
इंटरकॉम:
| कैमरा ऑप्टिक एडेप्टर | |
| इंटरफेस | 5 पिन एक्सएलआर (महिला) |
| माइक्रोफ़ोन | म्यूट और प्री-एम्प्स के साथ माइक इनपुट |
| हेड फोन्स | वॉल्यूम ऊपर या नीचे के साथ |
टैली:
| कैमरा ऑप्टिक एडेप्टर | |
| इंटरफेस | 3.5 मिमी |
| उत्पादन | एलईडी+/- |
| ऑप्टिक बेस स्टेशन | |
| इंटरफेस | DB9(पुरुष) |
