उत्पाद विवरण:
|
| प्रकार: | फाइबर के लिए ईएफपी एसडीआई | उपयोग: | चिकित्सा छवि प्रसंस्करण |
|---|---|---|---|
| फाइबर की संख्या: | 1. | ||
| प्रमुखता देना: | EFP ENG कैमरा,BY-EFP-12 CCU ENG कैमरा,CCU ENG कैमरा BY-EFP-12 |
||
टेलीविज़न स्टूडियो सिग्नल ऑप्टिकल ट्रांसमिशन CCU EFP/ENG कैमरा SDI+ इंटरकॉम + टैली + रिमोट + PGM + जेनलॉक
फाइबर कनवर्टर के लिए ईएफपी

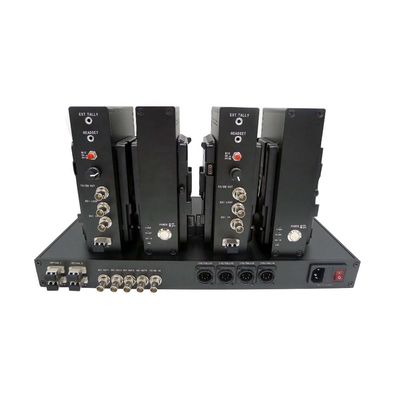

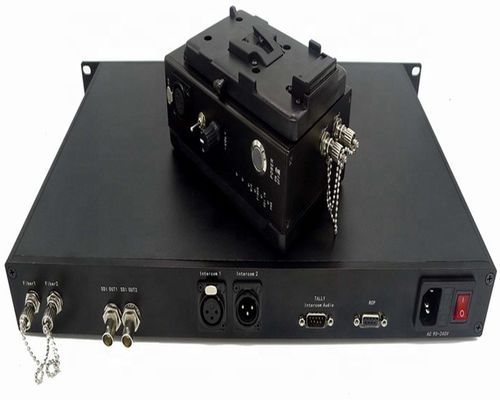

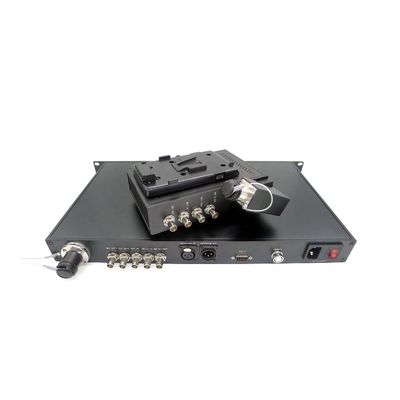

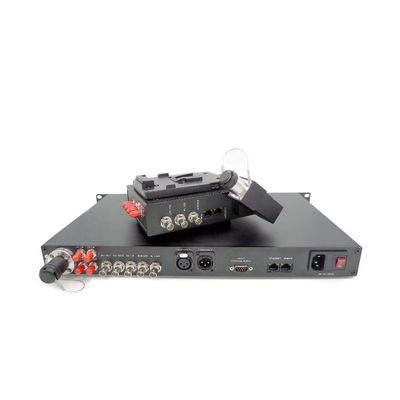

एक कैमरा ऑप्टिक एडेप्टर और एक ऑप्टिक बेस स्टेशन शामिल है।सिस्टम कैमरे से बेस स्टेशन तक 3G/HD-SDI सिग्नल और एक रिटर्न वीडियो (3G/HD-SDI या CVBS), रिमोट कंट्रोल डेटा, जेनलॉक, इंटरकॉम, टैली, ऑडियो और 10/100M ईथरनेट भी प्रदान करता है। .सिस्टम मल्टी-कैमरा 3G/HD-SDI उत्पादन के लिए आवश्यक सभी संकेतों को SM / MM सामरिक या SMPTE हाइब्रिड फाइबर केबल पर डालता है, किसी भी स्टूडियो या दूरस्थ उत्पादन पर मजबूत, परेशानी मुक्त कनेक्टिविटी सुनिश्चित करता है।
विशेषताएँ
विशेष विवरण:
सामान्य सूचकांक
|
कार्य अस्थायी |
-25 डिग्री सेल्सियस से 55 डिग्री सेल्सियस |
|
भंडारण अस्थायी |
-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
|
नमी |
0 ~ 95% (गैर संघनक) |
|
कैमरा ऑप्टिक एडेप्टर |
|
|
इनपुट शक्ति |
डीसी 12 ~ 19 वी |
|
बिजली की खपत |
10 डब्ल्यू |
|
शुद्ध वजन |
1 किलोग्राम |
|
उपस्थिति का आकार |
160 मिमी * 100 मिमी * 44 मिमी (वी-माउंट / ए-माउंट के बिना) |
|
ऑप्टिक बेस स्टेशन |
|
|
इनपुट शक्ति |
एसी 90 ~ 240 वी |
|
बिजली की खपत |
10 डब्ल्यू |
|
शुद्ध वजन |
3 किलो |
|
उपस्थिति का आकार |
19 ”1U मानक रैक माउंट |
ऑप्टिकल:
|
वेवलेंथ |
1310 एनएम / 1550 एनएम / सीडब्ल्यूडीएम |
|
बिजली उत्पादन |
-6~-1dBm |
|
आरएक्स संवेदनशीलता |
<-18dBm |
|
संचरण दूरी |
एसएम फाइबर 10+ किमी, एमएम फाइबर 300 मीटर |
|
ऑप्टिकल कनेक्टर |
डुल एलसी / एफसी / एसटी / एससी / एमएक्स / लेमो / न्यूट्रिक (वैकल्पिक) |
एसडीआई इनपुट/आउटपुट:
|
संकेत प्रारूप |
एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम |
|
आधार - सामग्री दर |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
केबल समकरण |
स्वचालित केबल EQ (बेल्डेन 1694ए केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
एसडीआई इंटरफ़ेस |
बीएनसी 75 ओम |
इंटरकॉम:
|
कैमरा ऑप्टिक एडेप्टर |
|
|
इंटरफेस |
4pin XLR(Male) /5pin XLR(Female)/ 3.5mm हेडसेट जैक |
|
माइक्रोफ़ोन |
म्यूट और प्री-एम्प्स के साथ माइक इनपुट |
|
हेड फोन्स |
वॉल्यूम ऊपर या नीचे के साथ |
|
ऑप्टिक बेस स्टेशन |
|
|
इंटरफेस |
इनपुट: 3pin XLR महिला, आउटपुट: 3pin XLR पुरुष या 5pin XLR या 3.5 मिमी हेडसेट जैक |
|
ऑडियो |
संतुलन या असंतुलित रेखा स्तर |
टैली:
|
कैमरा ऑप्टिक एडेप्टर |
|
|
इंटरफेस |
4pin एयर हेड या 3pin मिनी XLR |
|
उत्पादन |
ड्राई कॉन्टैक्ट क्लोजर या वेट +12 वी |
|
ऑन: शॉर्ट या +12 वी बंद: खुला या 0V |
|
|
ऑप्टिक बेस स्टेशन |
|
|
इंटरफेस |
DB9(पुरुष) |
|
इनपुट |
शुष्क संपर्क बंद या गीला |
|
ऑन: शॉर्ट टू जीएनडी या टीटीएल लो ऑफ: ओपन या टीटीएल हाई |
|
दूर:
|
कैमरा ऑप्टिक एडेप्टर |
|
|
इंटरफेस |
8pin एयर हेड या 8pin Sony का रिमोट इंटरफ़ेस |
|
आंकड़े |
RS422 /RS232/RS485 |
|
ऑप्टिक बेस स्टेशन |
|
|
इंटरफेस |
DB9(Male) या 8pin Sony का रिमोट इंटरफेस |
|
आंकड़े |
RS422 /RS232/RS485 |
ईथरनेट:
|
कार्य का तरीका |
पूर्ण द्वैध / आधा द्वैध |
|
आधार - सामग्री दर |
10/100 एमबीपीएस (ऑटो) |
|
कनेक्शन टर्मिनल |
आरजे 45 |
