उत्पाद विवरण:
|
| प्रमुखता देना: | 10G SFP ट्रांसीवर,SFP ट्रांसीवर शॉर्ट वेवलेंथ,प्लगेबल sfp कनेक्टर |
||
|---|---|---|---|

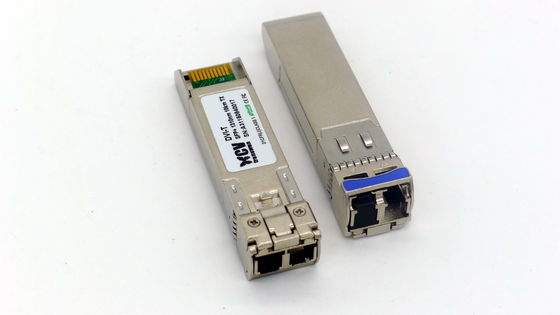

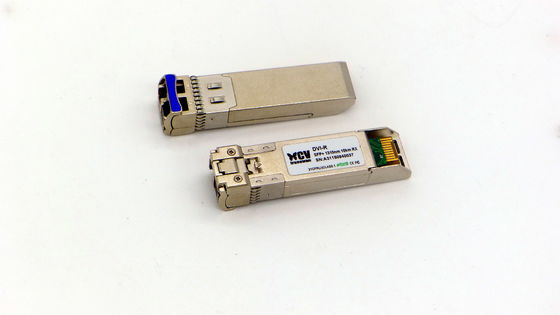

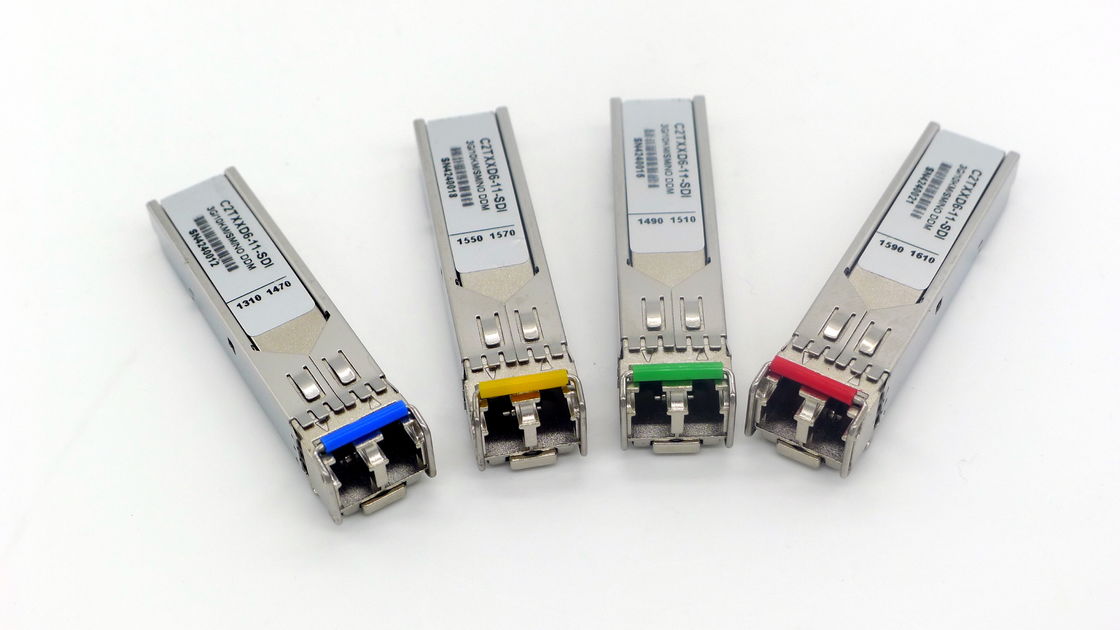

10Gb/s शॉर्ट-वेवलेंथ प्लगेबल SR SFP ट्रांसीवर
● गर्म प्लग करने योग्य
● 10 जीबी/एस सीरियल ऑप्टिकल इंटरफ़ेस
● 50/125um MMF पर 300m तक (2000MHZ.KM)
● SFP+ MSA के अनुरूप
डुप्लेक्स एलसी कनेक्टर के साथ ● एसएफपी एमएसए पैकेज
● डिजिटल डायग्नोस्टिक मॉनिटर इंटरफ़ेस
● बहुत कम ईएमआई और उत्कृष्ट ईएसडी सुरक्षा
● उच्च संचरण मार्जिन
● +3.3V एकल बिजली की आपूर्ति
● 1W से कम बिजली की खपत
● SFP यांत्रिक इंटरफ़ेस
● विस्तृत डेटा-दर सीमा
विवरण
●CSP08V9-11-55 ऑप्टिकल ट्रांसीवर मल्टीमोडमोड फाइबर (एमएमएफ) के साथ डेटा संचार के लिए 10 जीबी/एस सीरियल ऑप्टिकल इंटरफेस के लिए डिज़ाइन किए गए हैं।ट्रांसीवर 9.953G b/s से 11.1Gb/s तक सपोर्ट कर सकता है
● ट्रान्सीवर डिज़ाइन ग्राहकों को डेटाकॉम और स्टोरेज अनुप्रयोगों के लिए सर्वोत्तम समाधान प्रदान करने के लिए उच्च प्रदर्शन और लागत प्रभावी के लिए अनुकूलित हैं।
मानक
● एसएफपी+ एमएसए अनुरूप
● SFF-8472 प्रत्यावर्तन 9.5 अनुरूप
● IEEE802.3-2005 के अनुरूप
● Telcordia GR-468-CORE अनुरूप
● एफसीसी 47 सीएफआर भाग 15, कक्षा बी अनुपालन
● FDA 21 CFR 1040.10 और 1040.11, कक्षा 1 के अनुरूप
● RoHS अनुरूप
अनुप्रयोग
● 10G बेस-SR/SW ● 10G फाइबर चैनल ● अन्य ऑप्टिकल लिंक
| पैरामीटर | चिन्ह, प्रतीक | मिन। | टाइप करें। | मैक्स। | यूनिट | टिप्पणी | |
| डेटा गति | ईथरनेट | 10.3125 | जीबी/एस | ||||
| फाइबर चैनल | 10.518 | ||||||
| वोल्टेज आपूर्ति | वीसीसी | 3.13 | 3.3 | 3.47 | वी | ||
| बिजली आपूर्ति करें | आईसीसी | 300 | एमए | ||||
| ऑपरेटिंग केस तापमान | टीसी | 0 | 70 | ℃ | |||
| पैरामीटर | चिन्ह, प्रतीक | मिन। | टाइप करें। | मैक्स। | यूनिट | टिप्पणी | |
| अंतर।इनपुट वोल्टेज स्विंग | 500 | एमवीपीपी | नोट 1 | ||||
| टीएक्स इनपुट अक्षम करें | एच | विह | 2.0 | वीसीसी + 0.3 | वी | ||
| एल | विलास | 0 | 0.8 | ||||
| टीएक्स फॉल्ट आउटपुट | एच | वोह | 2.0 | वीसीसी + 0.3 | वी | नोट 2 | |
| एल | वॉल्यूम | 0 | 0.8 | ||||
| इनपुट अंतर।मुक़ाबला | ज़िन | 100 | Ω | ||||
पैरामीटर |
चिन्ह, प्रतीक |
मिन। |
टाइप करें। |
मैक्स। |
यूनिट |
टिप्पणी |
|
अंतर।आउटपुट वोल्टेज स्विंग |
|
|
500 |
|
एमवीपीपी |
नोट 3 |
|
आरएक्स एलओएस आउटपुट |
एच |
वोह |
2.0 |
|
वीसीसी + 0.3 |
वी |
नोट 2 |
एल |
वॉल्यूम |
0 |
0.8 |
||||
| पैरामीटर |
चिन्ह, प्रतीक |
मिन। |
टाइप करें। |
मैक्स। |
यूनिट |
टिप्पणी |
| ऑपरेटिंग तरंग दैर्ध्य |
|
760 |
|
860 |
एनएम |
|
| संवेदनशीलता | Psen | -9.9 | डी बी एम | नोट 3 | ||
| मिन।अधिभार |
पिमैक्स |
-1 |
|
|
डी बी एम |
|
| लॉस एसर्ट | लॉस ए |
-24 |
|
|
डी बी एम |
|
| लोस डी-आश्वासन |
लॉस डी |
|
|
-12 |
डी बी एम |
|
| लॉस हिस्टैरिसीस |
लोश |
0.5 |
|
4 | डीबी |
| पैरामीटर | चिन्ह, प्रतीक | मिन। | टाइप करें। | मैक्स। | यूनिट | टिप्पणी |
| ऑपरेटिंग तरंग दैर्ध्य | 840 | 850 | 860 | एनएम | ||
| Ave. आउटपुट पावर (सक्षम) | पीओ | -6 | -1 | डी बी एम | नोट 1 | |
| विलुप्त होने का अनुपात | एर | 3.0 | 5.0 | डीबी | नोट 1 | |
| आरएमएस वर्णक्रमीय चौड़ाई | हाँ | 0.45 | एनएम | |||
| उठने/पतन का समय (20% ~ 80%) | ट्र / टीएफ | 50 | पी.एस. | नोट 2 | ||
| ऑप्टिकल मॉड्यूलेशन आयाम | ओएमए | -2.8 | डी बी एम | |||
| फैलाव दंड | 3.9 | डीबी | ||||
| आउटपुट ऑप्टिकल आई | आईईईई 802.3-2005 अनुपालन | |||||
आईडी और डीडीएम के लिए सीरियल इंटरफ़ेस
एसएफपी मॉड्यूल एसएफपी एमएसए में परिभाषित 2-वायर सीरियल संचार प्रोटोकॉल को लागू करते हैं।
SFP मॉड्यूल और डिजिटल डायग्नोस्टिक मॉनिटर मापदंडों की सीरियल आईडी जानकारी को A0h और A2h पते पर I2C इंटरफ़ेस के माध्यम से एक्सेस किया जा सकता है।मेमोरी को तालिका 1 में मैप किया गया है। विस्तृत आईडी जानकारी (A0h) तालिका 2 में सूचीबद्ध है। और DDM विनिर्देश (A2h) तालिका 3 में वर्णित है। मेमोरी एमओएल और बाइट परिभाषाओं के अधिक विवरण के लिए, कृपया SFF- देखें 8472 (रेव 9.3, अगस्त 2002), "ऑप्टिकल ट्रांससीवर्स के लिए डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस"।डीडीएम मापदंडों को आंतरिक रूप से कैलिब्रेट किया गया है।
| डिजिटल डायग्नोस्टिक मेमोरी एमओएल (विशिष्ट डेटा फ़ील्ड विवरण) | |||||
| 2 तार का पता 1010000X (A0h) | 2 तार का पता 1010001X (A2h) | ||||
| पता | जानकारी | पता | जानकारी | ||
| 0~95 | एसएफपी एमएसए द्वारा परिभाषित सीरियल आईडी (96 बाइट्स) | 0 ~ 55 | अलार्म और चेतावनी थ्रेसहोल्ड (56 बाइट्स) | ||
| 56~95 | अंशांकन स्थिरांक (40 बाइट्स) | ||||
| 96~127 | विक्रेता विशिष्ट (32 बाइट्स) | 96~119 | रीयल टाइम डायग्नोस्टिक इंटरफ़ेस (24 बाइट्स) | ||
| 120~127 | विक्रेता विशिष्ट (8 बाइट्स) | ||||
| 128 ~ 255 | आरक्षित, SFF8079 (128 बाइट्स) | 128~247 | उपयोगकर्ता लिखने योग्य EEPROM (120 बाइट्स) | ||
| 248 ~ 255 | विक्रेता विशिष्ट (8 बाइट्स) | ||||
| EEPROM सीरियल आईडी मेमोरी सामग्री (A0h) | ||||
| जानकारी पता |
आकार (बाइट्स) |
का नाम खेत |
मान (हेक्स) | फील्ड का विवरण |
| आधार आईडी फ़ील्ड | ||||
| 0 | 1 | पहचानकर्ता | 03 | एसएफपी |
| 1 | 1 | विस्तार।पहचानकर्ता | 04 | एमओडी4 |
| 2 | 1 | योजक | 07 | नियंत्रण रेखा |
| 3-10 | 8 | ट्रान्सीवर | 00 00 00 00 00 00 00 00 | |
| 1 1 | 1 | एन्कोडिंग | 01 | एनआरजेड |
| 12 | 1 | बीआर, नाममात्र | 67 | |
| 13 | 1 | सुरक्षित | 00 | |
| 14 | 1 | लंबाई (9μm, किमी) | 00 | |
| 15 | 1 | लंबाई (9μm) | 00 | |
| 16 | 1 | लंबाई (50μm) | 52 | 82m 50125um 500MHZ.KM MMF |
| 17 | 1 | लंबाई (62.5μm) | 21 | 33m 62.5/125um 200MHZ.KM MMF |
| 18 | 1 | लंबाई (तांबा) | 00 | |
| 19 | 1 | सुरक्षित | 00 | |
| 20-35 | 16 | विक्रेता का नाम | ||
| 36 | 1 | सुरक्षित | 00 | |
| 37-39 | 3 | विक्रेता ओयूआई | 000000 | |
| 40-55 | 16 | विक्रेता पीएन | ||
| 56-59 | 4 | विक्रेता रेव | 31 30 20 20 | 10 |
| 60-61 | 2 | वेवलेंथ | 03 52 | 850 एनएम |
| 62 | 1 | सुरक्षित | 00 | |
| 63 | 1 | CC_BASE | एक्सएक्स | बेस आईडी फील्ड्स के लिए कोड चेक करें |
| विस्तारित आईडी फ़ील्ड | ||||
| 64-65 | 2 | विकल्प | 001ए | लो, Tx_falt, Tx_diable |
| 66 | 1 | बीआर, मैक्स | 00 | ऊपरी बिट दर मार्जिन, % की इकाइयां |
| 67 | 1 | बीआर, मिन | 00 | कम बिट दर मार्जिन, % की इकाइयां |
| 68-83 | 16 | विक्रेता एसएन | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
सीरियल नंबर (एएससीआईआई) |
| 84-91 | 8 | तारीख संकेत | xx xx xx xx xx xx xx xx | विक्रेता का निर्माण दिनांक कोड (ASCII) |
| 92 | 1 | नैदानिक निगरानी प्रकार | 68 | डिजिटल निदान और आंतरिक अंशांकन |
| 93 | 1 | उन्नत विकल्प | 80 | अलार्म/चेतावनी झंडे लागू किए गए |
| 94 | 1 | SFF-8472 अनुपालन | 04 | |
| 95 | 1 | CC_EXT | xx | विस्तारित आईडी फ़ील्ड के लिए कोड जांचें |
| विक्रेता विशिष्ट आईडी फ़ील्ड | ||||
| 96-127 | 32 | विक्रेता विशिष्ट | विक्रेता विशिष्ट EEPROM | |
| 128-255 | 128 | सुरक्षित | SFF-8079 के लिए आरक्षित। | |
नोट: "xx" बाइट व्यावहारिक स्थिति के अनुसार भरी जानी चाहिए।अधिक जानकारी के लिए, कृपया SFF-8472 Rev 9.4 के संबंधित दस्तावेज़ देखें।
| डीडीएम विशिष्टता | |||
| पैरामीटर | श्रेणी | शुद्धता | कैलिब्रेशन |
| तापमान | -10 ~ + 80 डिग्री सेल्सियस | ± 3 डिग्री सेल्सियस | आंतरिक |
| वोल्टेज | 3.0 ~ 3.6 वी | ±3% | आंतरिक |
| बायस करंट | 0 ~ 15mA | ± 10% | आंतरिक |
| TX पावर | -7 ~ 0dBm | ±2dB | आंतरिक |
| आरएक्स पावर | -15 ~ 0dBm | ±2dB | आंतरिक |
| नत्थी करना # | नाम | समारोह | टिप्पणियाँ |
| 1 | वीईटी | मॉड्यूल ट्रांसमीटर जमीन | नोट 1 |
| 2 | टीएक्स दोष | मॉड्यूल ट्रांसमीटर दोष | नोट 2 |
| 3 | टीएक्स अक्षम | ट्रांसमीटर अक्षम;ट्रांसमीटर लेजर आउटपुट को बंद कर देता है | नोट 3 |
| 4 | एसडीएल | 2 वायर सीरियल इंटरफ़ेस डेटा इनपुट/आउटपुट (एसडीए) | |
| 5 | एससीएल | 2 वायर सीरियल इंटरफ़ेस क्लॉक इनपुट (SCL) | |
| 6 | एमओडी-एबीएस | मॉड्यूल अनुपस्थित, मॉड्यूल में VeeR या VeeT से कनेक्ट करें | नोट 2 |
| 7 | RS0 | दर चयन0, वैकल्पिक रूप से एसएफपी + रिसीवर को नियंत्रित करें।जब उच्च, इनपुट डेटा दर >4.5Gb/s; जब कम हो, इनपुट डेटा दर <=4.5Gb/s | |
| 8 | लॉस | सिग्नल संकेत का रिसीवर नुकसान | नोट4 |
| 9 | RS1 | दर चयन0, वैकल्पिक रूप से एसएफपी + ट्रांसमीटर को नियंत्रित करें।जब उच्च, इनपुट डेटा दर >4.5Gb/s; जब कम हो, इनपुट डेटा दर <=4.5Gb/s | |
| 10 | वीर | मॉड्यूल रिसीवर ग्राउंड | नोट 1 |
| 1 1 | वीर | मॉड्यूल रिसीवर ग्राउंड | नोट 1 |
| 12 | आरडी- | रिसीवर उलटा डेटा आउट पुट | |
| 13 | आरडी+ | रिसीवर नॉन-इनवर्टेड डेटा आउट पुट | |
| 14 | वीर | मॉड्यूल रिसीवर ग्राउंड | नोट 1 |
| 15 | वीसीसीआर | मॉड्यूल रिसीवर 3.3V आपूर्ति | |
| 16 | VccT | मॉड्यूल ट्रांसमीटर 3.3V आपूर्ति | |
| 17 | वीईटी | मॉड्यूल ट्रांसमीटर जमीन | नोट 1 |
| 18 | टीडी+ | ट्रांसमीटर उलटा डेटा आउट पुट | |
| 19 | टीडी- | ट्रांसमीटर नॉन-इनवर्टेड डेटा आउट पुट | |
| 20 | वीईटी | मॉड्यूल ट्रांसमीटर जमीन | नोट 1 |
