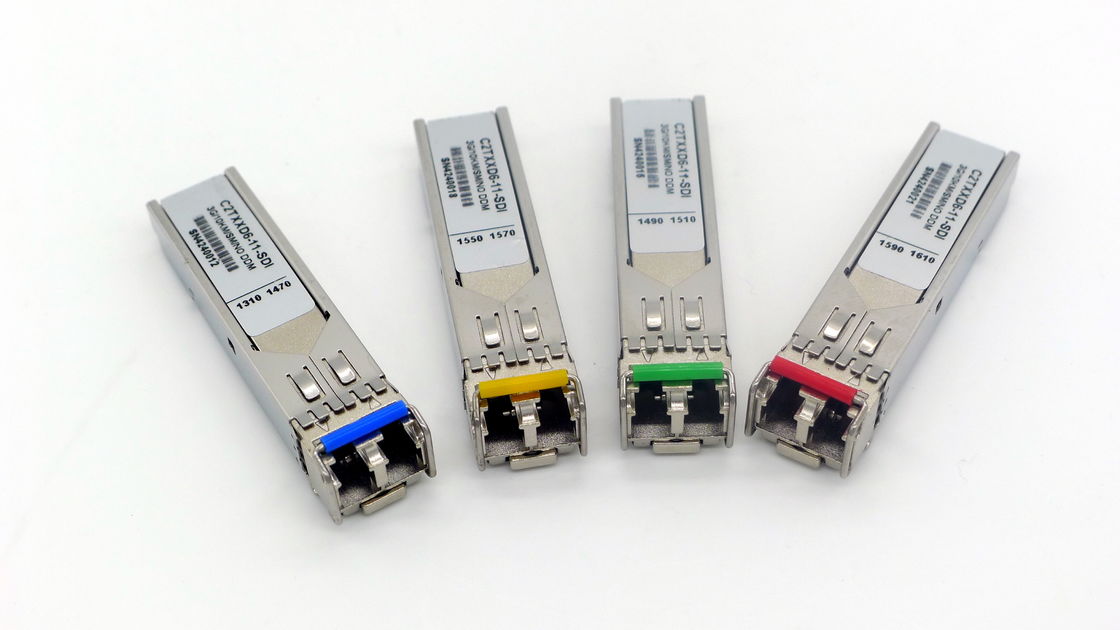

1310nm DFB लेजर 3G SDI SFP ट्रांसीवर RoHS के साथ संगत

1310nm DFB लेजर 3G SDI SFP ट्रांसीवर RoHS के साथ संगत

3G SDI SFP ट्रांसीवर

विशेषताएँ
¨ HD-SDI SFP ट्रांसमीटर उपलब्ध
एसडी-एसडीआई एसएफपी ट्रांसमीटर उपलब्ध है
¨ 3G-SDI SFP ट्रांसमीटर उपलब्ध
¨ एसएमपीटीई 297-2006 संगत।
¨ कम ईएमआई के लिए मेटल एनक्लोजर
¨ 1310 एनएम डीएफबी लेजर, 20 किमी पहुंच
¨ SD-SDI, HD-SDI और 3G-SDI के लिए वीडियो पैथोलॉजिकल पैटर्न का समर्थन करता है
¨ I2C इंटरफ़ेस के माध्यम से उपलब्ध डिजिटल डायग्नोस्टिक फ़ंक्शन
¨ RoHS के साथ संगत
¨ +3.3V एकल बिजली की आपूर्ति
¨ ऑपरेटिंग केस तापमान:
मानक: 0 से + 70 डिग्री सेल्सियस

अनुप्रयोग
¨ एसएमपीटीई 297-2006 संगत इलेक्ट्रिकल-टू-ऑप्टिकल इंटरफेस।
¨ एचडीटीवी/एसडीटीवी सर्विस इंटरफेस।
विवरण
वीडियो श्रृंखला ट्रांसीवर डुप्लेक्स वीडियो के लिए उच्च-प्रदर्शन, लागत प्रभावी मॉड्यूल हैं
एकल-मोड फाइबर पर संचरण अनुप्रयोग।
ट्रांसमीटर को डेटा दरों को 50 एमबीपीएस से 2.97 जीबीपीएस तक संचारित करने के लिए डिज़ाइन किया गया है और यह विशेष रूप से है
SMPTE 259M के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया,
SMPTE 344M, SMPTE 292M, और SMPTE 424M सीरियल रेट।मॉड्यूल SMPTE 297M-2006 के साथ पूरी तरह से अनुपालन करता है।
ट्रांसमीटर एक दोहरे चैनल ऑप्टिकल ट्रांसमीटर मॉड्यूल है, एक चैनल में दो खंड होते हैं:
एक एफपी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकता को पूरा करते हैं।

अधिकतम निरपेक्ष दर - निर्धारण
पैरामीटर प्रतीक न्यूनतम अधिकतम इकाई
आपूर्ति वोल्टेज वीसीसी -0.5 4.5 वी
भंडारण तापमान टी -40 +85 डिग्री सेल्सियस
आपरेटिंग ह्यूमिडिटी - 5 85 %
